WORDOP 沃德普 LNMA-250W/B-GFN-A 多角度线形光源
角度丰富、超高亮度、更多的反射式照明入射角度，中心照度可达500万lx*¹
应用领域:
手机玻璃盖板表面划痕、气泡、污点等外观检测
LCD基板外观检测
PCB裸板外观检测
技术指标
| 输入电压 | DC 48V |
| LED发光色 | W/R/B |
| 光源颜色(波长)*2 | 红色：620-630nm |
| 蓝色：460-475nm |
| 色温(白色)*2 | 5800-7300K |
| 冷却方式 | 风冷 |
| 使用环境(室内) | 温度：0~40℃,湿度：20-85%非凝结 |
| 配套控制器 | PSC4系列线光控制器 |
| 定制长度限制 | 发光长度≤700mm |
*1 不含漫射板，数据仅供参考，实际数值可能会有出入
*2 波长与色温因生产批次而异，有关详细内容，请参见规格书
型号代码说明
| LNMA | - | 250 | W | - | G | FN |
| 型号 |
| 发光长度 | 颜色 |
| 玻璃 | 风冷 |

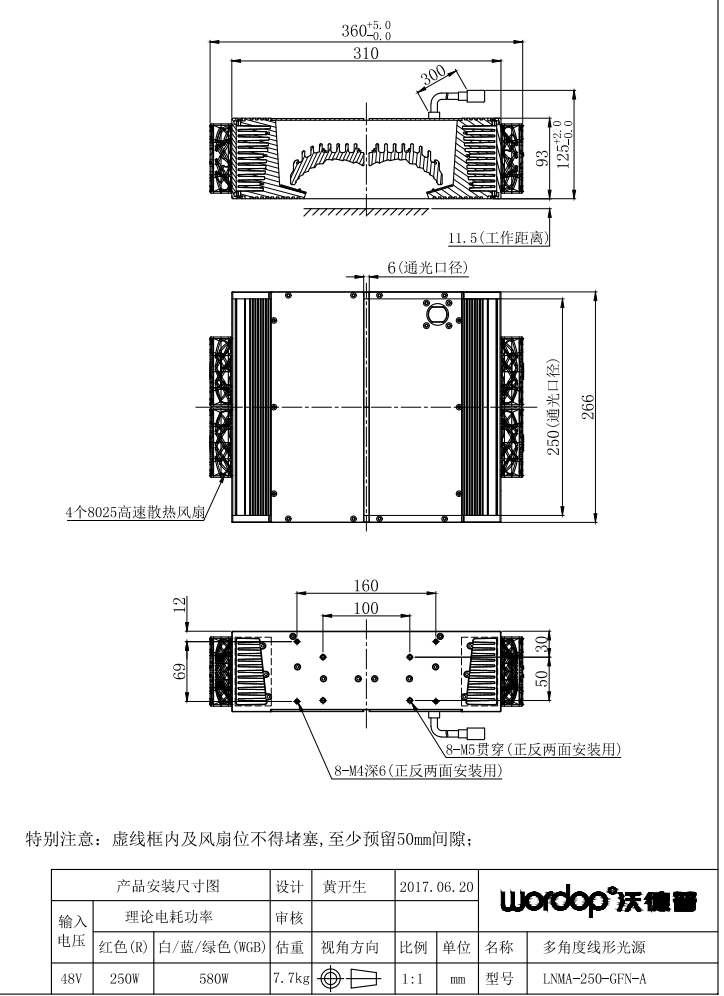

照明结构图
产品系列选择表
| 系列 | 型号 | 颜色 | 工作距离
(mm) | 发光角度(°) | 照明区域
（mm） | 额定功率*3
(W) | 长度X宽度X高度
(mm) | 重量(kg) | 外形尺寸图下载 | 建议匹配延长线 | 建议匹配控制器 |
| LNMA | LNMA-250W/B-GFN-A | 白、蓝 | 11-12 | 143 | 250X6 | 580.0 | 266X360X93 | 7.7 | LNMA-250W/B-GFN-A.PDF | FCB-LN3-6P-3(A.1) | PSC4-60048-1 |
| LNMA-250R-GFN-A | 红 | 11-12 | 143 | 250X6 | 262.5 | 266X360X93 | 7.7 | LNMA-250R-GFN-A.PDF | FCB-LN3-4P-3(A.1) | PSC4-30048-2 |
| LNMA-250W-GWC-A | 白 | 11-12 | 143 | 250X6 | 700.0 | 266X315X93 | 6.8 | LNMA-250W-GWC-A.PDF | FCB-LN3-6P-3(A.1) | 2台PSC4-60048-1 |
| LNMA-400W-GFN-A | 白 | 11-12 | 143 | 400X6 | 735.0 | 416X360X93 | 10.5 | LNMA-400W-GFN-A.PDF | FCB-LN3-6P-3(A.1) | 2台PSC4-60048-1
|
| LNMA-600W-GFN | 白 | 11-12 | 143 | 600X6 | 840.0 | 616X360X93 | 18.0 | LNMA-600W-GFN.PDF |
*3 实际产品功率与功率表内容相差±10%为正常范围
手机盖板玻璃丝印前检测项目
