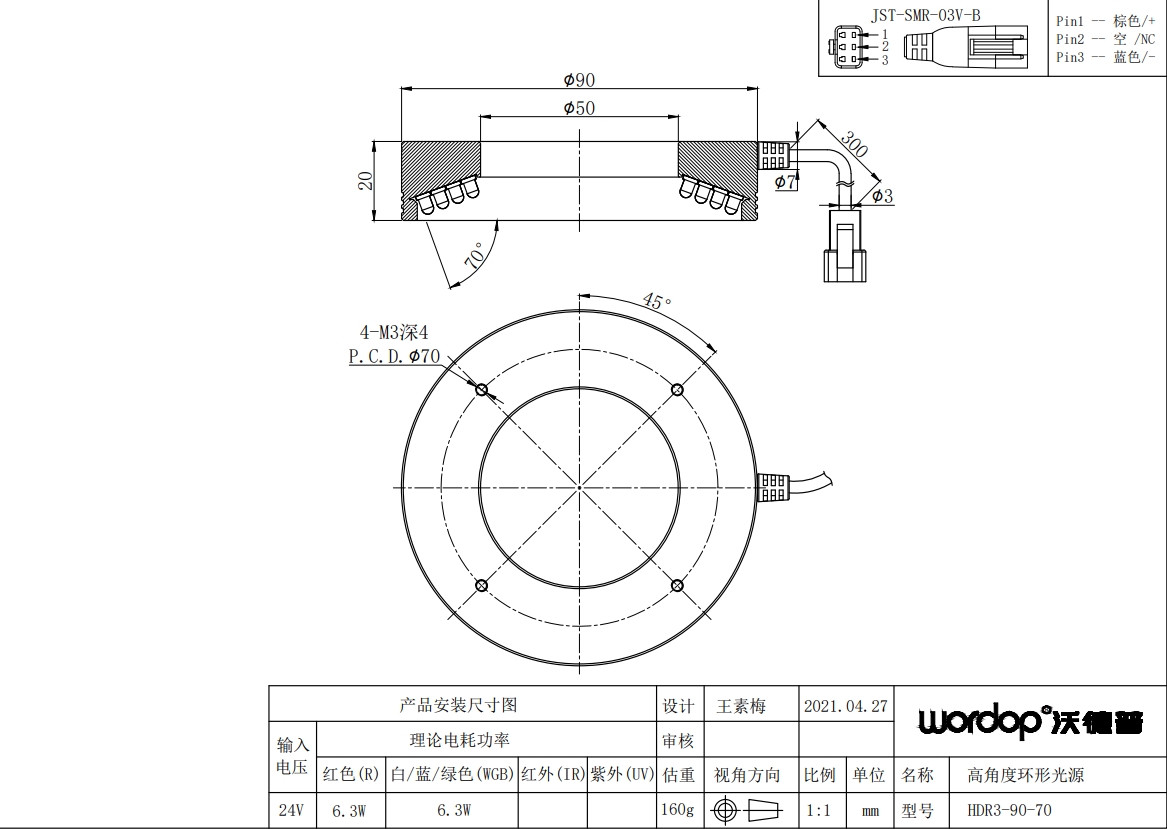

WORDOP 沃德普 HDR3-90-70 高角度环形光源
从360°方向直射照明，消除阴影
应用领域：
字符识别
产品外观检测
二维码识别
连接器针脚定位等
技术指标
| 光源颜色(波长)*1 | 红色：620-630nm | 绿色：520-530nm |
| 蓝色：460-475nm |
|
| 色温(白色)*1 | 6500K-8500K |
| 使用环境(室内) | 温度：0~40℃,湿度：20-85%非凝结 |
| 配套控制器 | PSS、PS1C、PS2C、PD5、PDS4、PDS5、PDMS2、PDM2、PBD2、PBDL2 |
| 选配件 | 1.漫射板、偏光板 |
| 2.光源延长线：1m/2m/3m/5m/7m |
| 光源设计开发 | 针对用户个性需求提供设计、开发服务，达到最佳图像效果 |
*1 波长与色温因生产批次而异，有关详细内容，请参见规格书
型号代码说明
| HDR3 | - | 50 | - | 90 | R |
| 型号 |
| 外径 |
| 光线与水平面的夹角 | 颜色 |

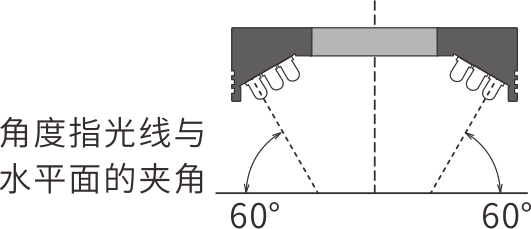

角度说明

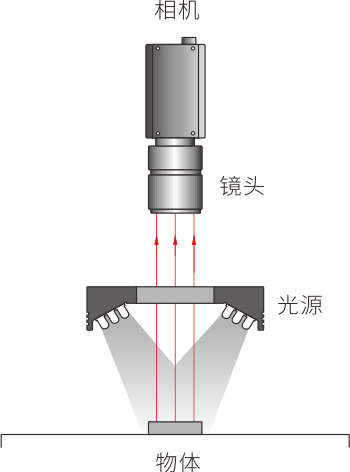

照明结构图
产品系列选择表
| 系列 | 型号 | 颜色 | LED圈数 | 推荐工作距离
(mm) | 平面漫射板 | 对应角度漫射板 | 电压(V) | 额定功率(W)*2 | 外径X内径X高度
(mm) | 重量(g) |
| 红 | 白 | 蓝、绿 |
| HDR3 | HDR3-34-70 | 红、白、蓝、绿 | 2 | 15-25 | OT-HDR3-34-70-A0-006 | - | 24 | 1.3 | 2.3 | 2.0 | 34X10X16 | 30 |
| HDR3-37-90 | 红、白、蓝、绿 | 2 | 15-25 | OT-HDR3-37-90-A0-006 | - | 24 | 0.9 | 1.8 | 1.8 | 37X14X18 | 35 |
| HDR3-42-65 | 红、白、蓝、绿 | 2 | 19-29 | OT-HDR3-42-65-A0-006 | - | 24 | 1.8 | 2.3 | 2.3 | 42X18X18 | 42 |
| HDR3-50-45 | 红、白、蓝、绿 | 3 | 4-16 | OT-HDR3-50-45-A0-006 | - | 24 | 3.1 | 3.6 | 3.6 | 50X20X19 | 54 |
| HDR3-50-60 | 红、白、蓝、绿 | 2 | 22-31 | OT-HDR3-50-60-A0-006 | OT-HDR3-50-60-A2-010 | 24 | 2.2 | 2.6 | 2.6 | 50X24X16 | 46 |
| HDR3-50-75 | 红、白、蓝、绿 | 2 | 56-72 | OT-HDR3-50-75-A0-006 | - | 24 | 1.8 | 2.6 | 2.6 | 50X28X16 | 44 |
| HDR3-50-90 | 红、白、蓝、绿 | 2 | 26-36 | OT-HDR3-50-90-A0-006 | - | 24 | 1.8 | 3.1 | 2.9 | 50X25X19 | 52 |
| HDR3-60-60 | 红、白、蓝、绿 | 2 | 30-38 | OT-HDR3-60-60-A0-006 | - | 24 | 2.6 | 3.0 | 3.0 | 60X33.5X16 | 60 |
| HDR3-66-60 | 红、白、蓝、绿 | 3 | 27-43 | OT-HDR3-66-60-A0-006 | OT-HDR3-66-60-A2-010 | 24 | 4.4 | 4.4 | 4.4 | 66X30X17 | 87 |
| HDR3-70-45 | 红、白、蓝、绿 | 3 | 12-35 | OT-HDR3-70-45-A0-006 | OT-HDR3-70-45-A2-010 | 24 | 4.8 | 5.1 | 5.1 | 70X38X21 | 100 |
| HDR3-70-60 | 红、白、蓝、绿 | 3 | 28-46 | OT-HDR3-70-60-A0-006 | OT-HDR3-70-60-A2-010 | 24 | 4.4 | 4.9 | 4.9 | 70X30X20 | 114 |
| HDR3-70-90 | 红、白、蓝、绿 | 3 | 36-46 | OT-HDR3-70-90-A0-006 | - | 24 | 4.4 | 5.8 | 5.8 | 70X35X22 | 113 |
| HDR3-74-60 | 红、白、蓝、绿 | 3 | 28-45 | OT-HDR3-74-60-A0-006 | OT-HDR3-74-60-A2-010 | 24 | 5.2 | 5.4 | 5.4 | 74X35X20 | 114 |
| HDR3-90-45 | 红、白、蓝、绿 | 3 | 50-90 | OT-HDR3-90-45-A0-006 | OT-HDR3-90-45-A2-010 | 24 | 6.0 | 6.1 | 6.1 | 90X56X20.5 | 129 |
| HDR3-90-70 | 红、白、蓝、绿 | 4 | 68-103 | OT-HDR3-90-70-A0-006 | OT-HDR3-90-70-A2-010 | 24 | 6.3 | 6.3 | 6.3 | 90X50X20 | 151 |
| HDR3-100-90 | 红、白、蓝、绿 | 5 | 100-150 | OT-HDR3-100-90-A0-006 | - | 24 | 7.0 | 7.1 | 7.1 | 100X40X20 | 229 |
| HDR3-110-65 | 红、白、蓝、绿 | 5 | 50-100 | OT-HDR3-110-65-A0-006 | OT-HDR3-110-65-A2-010 | 24 | 9.0 | 9.0 | 9.0 | 110X60X25 | 266 |
| HDR3-120-50 | 红、白、蓝、绿 | 4 | 30-48 | OT-HDR3-120-50-A0-006 | OT-HDR3-120-50-A2-010 | 24 | 9.8 | 9.8 | 9.9 | 120X80X21 | 215 |
| HDR3-120-75 | 红、白、蓝、绿 | 5 | 100-134 | OT-HDR3-120-75-A0-006 | OT-HDR3-120-75-A2-010 | 24 | 11.4 | 11.4 | 11.4 | 120X65X17 | 240 |
| HDR3-120-90 | 红、白、蓝、绿 | 6 | 120-200 | OT-HDR3-120-90-A0-006 | - | 24 | 11.0 | 11.3 | 11.3 | 120X50X18 | 311 |
| HDR3-150-90 | 红、白、蓝、绿 | 9 | 150-240 | OT-HDR3-150-90-A0-006 | - | 24 | 13.6 | 13.7 | 13.7 | 150X25X22.5 | 603 |
| HDR3-180-60 | 红、白、蓝、绿 | 5 | 106-140 | OT-HDR3-180-60-A0-006 | OT-HDR3-180-60-A2-010 | 24 | 18.9 | 19.0 | 19.0 | 180X126X23 | 488 |
| HDR3-210-60 | 红、白、蓝、绿 | 6 | 116-166 | OT-HDR3-210-60-A0-006 | OT-HDR3-210-60-A2-010 | 24 | 28.8 | 28.8 | 28.8 | 210X145X25 | 691 |
*2 实际产品功率与功率表内容相差±10%为正常范围
