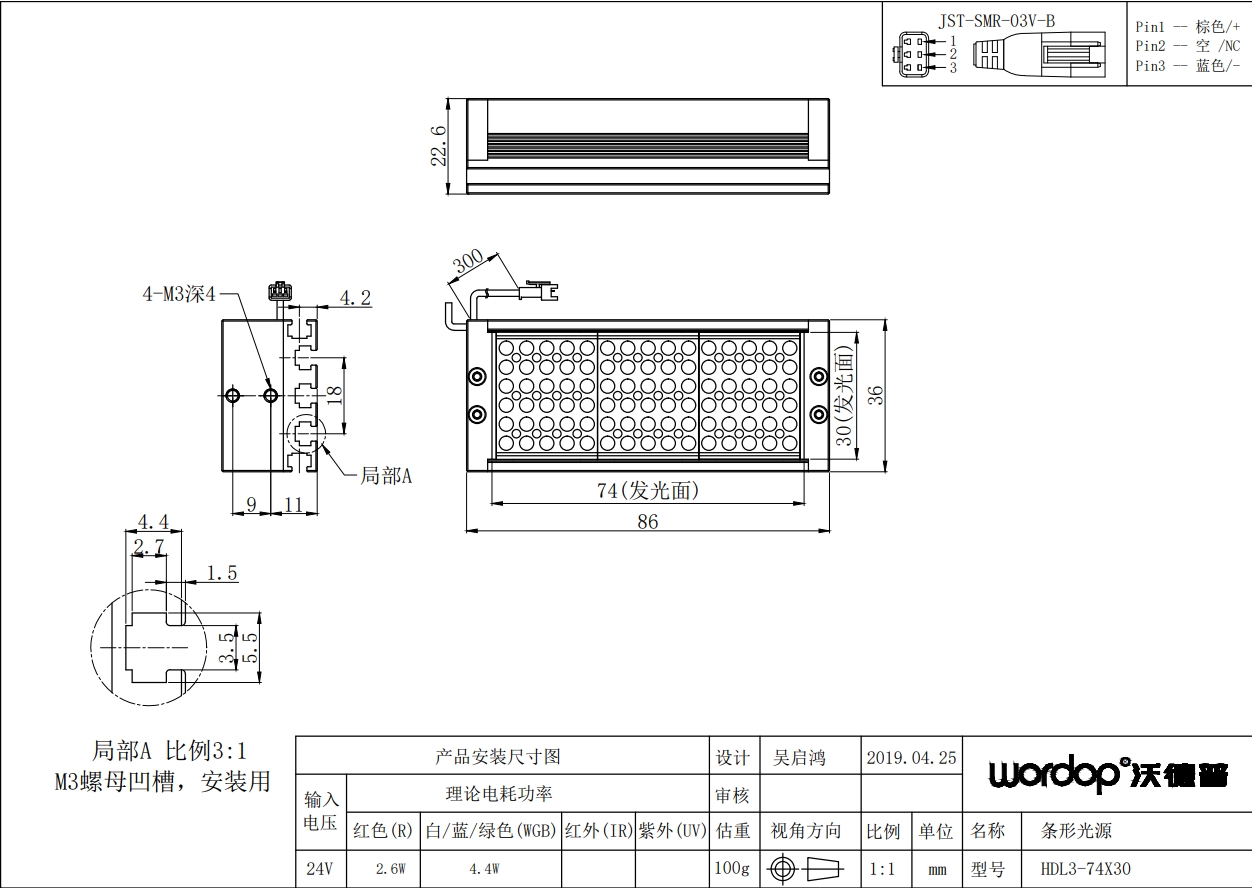

WORDOP 沃德普 HDL3-74X30 条形光源
贴片式LED及特殊光学透镜，光效利用率高
应用领域：
金属表面缺陷检测
印刷品字符识别
PCB元件有无检测
大幅面物品定位、识别检测
技术指标
| 光源颜色(波长)*1 | 红色：620-630nm | 绿色-520-530nm |
| 蓝色：460-475nm |
|
| 色温(白色) *1 | 5800K-7300K |
| 使用环境(室内) | 温度：0~40℃,湿度：20-85%非凝结 |
| 配套控制器 | PSS、PS1C、PS2C、PD5、PDS4、PDS5、PDMS2、PDM2、PBD2、PBDL2 |
| 选配件 | 1.漫射板、偏光板 |
| 2.防静电板(表面摩擦电压小于100V,表面电阻:1X10^4Ω＜X＜1X10^7Ω) |
| 3.光源延长线：1m/2m/3m/5m/7m |
| 光源设计开发 | 针对用户个性需求提供设计、开发服务，达到最佳图像效果 |
*1 波长与色温因生产批次而异，有关详细内容，请参见规格书
产品系列选择表
| 型号 | 颜色 | 灯珠排数 | 发光面
(mm) | 高透漫射板 | 低透漫射板
(可做背光) | 电压(V) | 额定功率(W)*2 | 长度X宽度X高度(mm) | 重量(g) |
| 红 | 白、蓝、绿 |
| HDL3-41X16 | 红、白、蓝、绿 | 3 | 41X16 | P-HDL3-41X16-004 | OT-HDL3-41X16-A1-005 | 24 | 1.3 | 1.7 | 53X22X22.6 | 50 |
| HDL3-80X16 | 红、白、蓝、绿 | 3 | 80X16 | P-HDL3-80X16-004 | OT-HDL3-80X16-A1-005 | 24 | 2.7 | 3.4 | 92X22X22.6 | 80 |
| HDL3-119X16 | 红、白、蓝、绿 | 3 | 119X16 | P-HDL3-119X16-004 | OT-HDL3-119X16-A1-005 | 24 | 4.0 | 5.1 | 131X22X22.6 | 100 |
| HDL3-158X16 | 红、白、蓝、绿 | 3 | 158X16 | P-HDL3-158X16-004 | OT-HDL3-158X16-A1-005 | 24 | 5.5 | 6.9 | 170X22X22.6 | 120 |
| HDL3-197X16 | 红、白、蓝、绿 | 3 | 197X16 | P-HDL3-197X16-004 | OT-HDL3-197X16-A1-005 | 24 | 6.6 | 8.6 | 209X22X22.6 | 150 |
| HDL3-275X16 | 红、白、蓝、绿 | 3 | 275X16 | P-HDL3-275X16--004 | OT-HDL3-275X16-A1-005 | 24 | 6.6 | 12.1 | 287X22X22.6 | 210 |
| HDL3-50X30 | 红、白、蓝、绿 | 6 | 50X30 | OT-HDL3-50X30-A0-004 | OT-HDL3-50X30-A1-005 | 24 | 1.7 | 2.9 | 62X36X22.6 | 80 |
| HDL3-74X30 | 红、白、蓝、绿 | 6 | 74X30 | OT-HDL3-74X30-A0-004 | OT-HDL3-74X30-A1-005 | 24 | 2.6 | 4.4 | 86X36X22.6 | 100 |
| HDL3-98X30 | 红、白、蓝、绿 | 6 | 98X30 | OT-HDL3-98X30-A0-004 | OT-HDL3-98X30-A1-005 | 24 | 3.5 | 5.8 | 110X36X22.6 | 120 |
| HDL3-122X30 | 红、白、蓝、绿 | 6 | 122X30 | OT-HDL3-122X30-A0-004 | OT-HDL3-122X30-A1-005 | 24 | 4.7 | 6.6 | 134X36X22.6 | 140 |
| HDL3-146X30 | 红、白、蓝、绿 | 6 | 146X30 | OT-HDL3-146X30-A0-004 | OT-HDL3-146X30-A1-005 | 24 | 5.2 | 8.7 | 158X36X22.6 | 160 |
| HDL3-170X30 | 红、白、蓝、绿 | 6 | 170X30 | OT-HDL3-170X30-A0-004 | OT-HDL3-170X30-A1-005 | 24 | 6.1 | 10.2 | 182X36X22.6 | 180 |
| HDL3-194X30 | 红、白、蓝、绿 | 6 | 194X30 | OT-HDL3-194X30-A0-004 | OT-HDL3-194X30-A1-005 | 24 | 7.0 | 12.1 | 206X36X22.6 | 200 |
| HDL3-218X30 | 红、白、蓝、绿 | 6 | 218X30 | OT-HDL3-218X30-A0-004 | OT-HDL3-218X30-A1-005 | 24 | 7.8 | 13.7 | 230X36X22.6 | 220 |
| HDL3-242X30 | 红、白、蓝、绿 | 6 | 242X30 | OT-HDL3-242X30-A0-004 | OT-HDL3-242X30-A1-005 | 24 | 9.0 | 15.5 | 254X36X22.6 | 240 |
| HDL3-266X30 | 红、白、蓝、绿 | 6 | 266X30 | OT-HDL3-266X30-A0-004 | OT-HDL3-266X30-A1-005 | 24 | 9.6 | 16.7 | 278X36X22.6 | 260 |
| HDL3-290X30 | 红、白、蓝、绿 | 6 | 290X30 | OT-HDL3-290X30-A0-004 | OT-HDL3-290X30-A0-005 | 24 | 10.5 | 18.2 | 302X36X22.6 | 280 |
| HDL3-338X30 | 红、白、蓝、绿 | 6 | 338X30 | OT-HDL3-338X30-A0-004 | OT-HDL3-338X30-A1-005 | 24 | 12.2 | 21.5 | 350X36X22.6 | 325 |
| HDL3-386X30 | 红、白、蓝、绿 | 6 | 386X30 | OT-HDL3-386X30-A0-004 | OT-HDL3-386X30-A1-005 | 24 | 14.6 | 25.3 | 398X36X22.6 | 370 |
| HDL3-434X30 | 红、白、蓝、绿 | 6 | 434X30 | OT-HDL3-434X30-A0-004 | OT-HDL3-434X30-A1-005 | 24 | 16.4 | 28.5 | 446X36X22.6 | 410 |
| HDL3-506X30 | 红、白、蓝、绿 | 6 | 506X30 | OT-HDL3-506X30-A0-004 | OT-HDL3-506X30-A1-005 | 24 | 19.5 | 33.5 | 518X36X22.6 | 470 |
| HDL3-578X30 | 红、白、蓝、绿 | 6 | 578X30 | OT-HDL3-578X30-A0-004 | OT-HDL3-578X30-A1-005 | 24 | 21.9 | 38.0 | 590X36X22.6 | 530 |
| HDL3-626X30 | 红、白、蓝、绿 | 6 | 626X30 | OT-HDL3-626X30-A0-004 | OT-HDL3-626X30-A1-005 | 24 | 25.0 | 39.5 | 638X36X22.6 | 640 |
| HDL3-698X30 | 红、白、蓝、绿 | 6 | 698X30 | P-HDL3-698X30-004 | OT-HDL3-698X30-A1-005 | 24 | 28.0 | 40.0 | 710X36X22.6 | 680 |
| HDL3-794X30 | 红、白、蓝、绿 | 6 | 794X30 | P-HDL3-794X30-004 | OT-HDL3-794X30-A1-005 | 24 | 30.0 | 42.0 | 806X36X22.6 | 700 |
| HDL3-842X30 | 红、白、蓝、绿 | 6 | 842X30 | P-HDL3-842X30-004 | OT-HDL3-842X30-A1-005 | 24 | 35.0 | 46.0 | 854X36X22.6 | 760 |
| HDL3-1202X30 | 红、白、蓝、绿 | 6 | 1202X30 | P-HDL3-1202X30-004 | OT-HDL3-1202X30-A1-005 | 24 | 60.0 | 70.0 | 1214X36X22.6 | 1080 |
*2 实际产品功率与功率表内容相差±10%为正常范围
