WORDOP    沃德普       HDLM3-80X41      条形组合光源

价格
0.00
产品详情

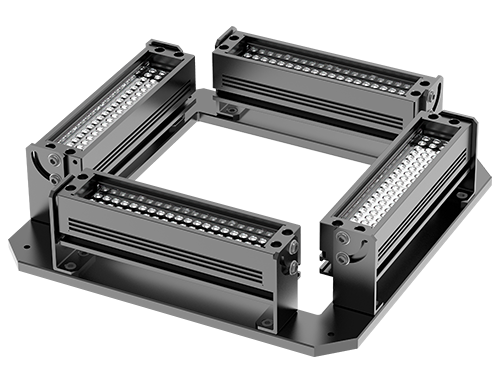

WORDOP    沃德普       HDLM3-80X41      条形组合光源


光源多边组合、角度可灵活调节的组合照明方案

应用领域:
PCB板元件有无检测
大幅面物品定位、识别检测
物体凹凸点、划伤等有方向性的缺陷检测

    技术指标


     光源颜色(波长)*1     红色:620-630nm绿色:520-530nm
     蓝色:460-475nm
     色温(白色)*1     5800-7300K
     使用环境(室内)     温度:0~40℃,湿度:20-85%非凝结
     配套控制器     PSS、PS1C、PS2C、PD5、PDS4、PDS5、PDMS2、PDM2、PBD2、PBDL2
     选配件     1.漫射板、偏光板
     2.防静电板(表面摩擦电压小于100V,表面电阻:1X10^4Ω<X<1X10^7Ω)
     3.光源延长线:1m/2m/3m/5m/7m
     光源设计开发     针对用户个性需求提供设计、开发服务,达到最佳图像效果

*1 波长与色温因生产批次而异,有关详细内容,请参见规格书





    型号代码说明


HDLM3-119X119R
型号
发光长度
发光宽度颜色

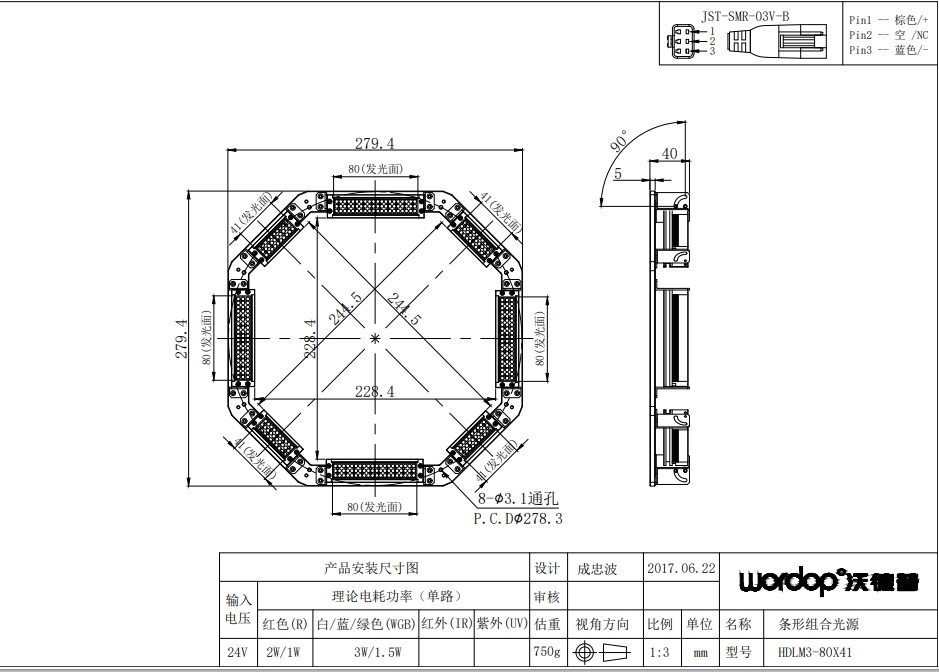

    照明结构图







    产品系列选择表


系列型号颜色内孔(mm)电压(V)额定功率(单路)(W)*2长度X宽度X高度(mm)重量(g)
白、蓝、绿
HDLM3   HDLM3-41X41红、白、蓝、绿    62.5X62.524   4X1.3   4X1.7      112X112X40300
   HDLM3-80X41红、白、蓝、绿228.4X228.424   4X2.7+4X1.3   4X3.4+4X1.7      279.4X279.4X40750
   HDLM3-80X80红、白、蓝、绿101.5X101.524   4X2.7   4X2.7      151X151X40400
   HDLM3-119X119红、白、蓝、绿140.5X140.524   4X4   4X5.1      190X190X40580
   HDLM3-218X146红、白、蓝、绿235.5X163.524   2X7.8+2X5.2   2X13.7+2X8.7      307.5X235.5X401100
   HDLM3-218X218红、白、蓝、绿235.5X235.524   4X7.8   4X13.7      307.5X307.5X401200
   HDLM3-290X290红、白、蓝、绿307.5X307.524   4X10.5   4X18.2      379.5X379.5X401510
   HDLM3-386X386红、白、蓝、绿403.5X403.524   4X14.6      4X25.3      475.5X475.5X401950

*2 实际产品功率与功率表内容相差±10%为正常范围
