WORDOP 沃德普 FQP2-211X200 底部平行背光源
高指向性、高亮度、大幅面平面照明
应用领域：
物体尺寸测量
产品定位检测
可透射物体外观缺陷检测
其他亮度及均匀性要求高的应用场景等
技术指标
| 光源颜色(波长)*1 | 红色：620-630nm | 绿色：520-530nm |
| 蓝色：460-475nm |
|
| 色温(白色)*1 | 5000K-6500K |
| 使用环境(室内) | 温度：0~40℃,湿度：20-85%非凝结 |
| 配套控制器 | PSS、PS1C、PS2C、PD5、PDS4、PDS5、PDMS2、PDM2、PBD2、PBDL2 |
| 选配件 | 1.防静电板(表面摩擦电压小于100V,表面电阻:1X10^4Ω＜X＜1X10^7Ω) |
| 2.光源延长线：1m/2m/3m/5m/7m |
| 光源设计开发 | 针对用户个性需求提供设计、开发服务，达到最佳图像效果 |
*1 波长与色温因生产批次而异，有关详细内容，请参见规格书
型号代码说明
| FQP2 | - | 100 | X | 100 | R |
| 型号 |
| 发光长度 |
| 发光宽度 | 颜色 |

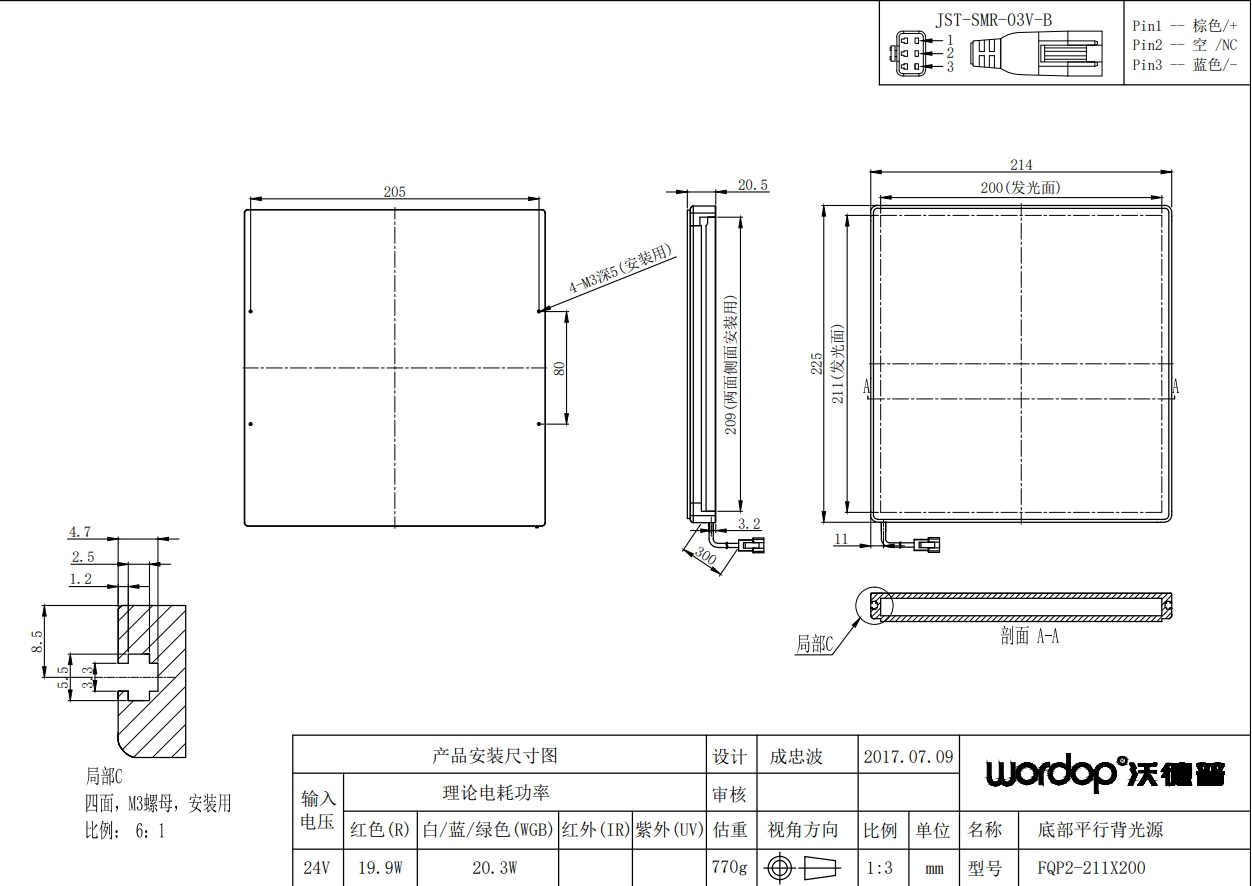

照明结构图
产品系列选择表
| 系列 | 型号 | 颜色 | 推荐工作距离(mm) | 电压(V) | 额定功率(W)*2 | 长度X宽度X高度（mm） | 重量(g) |
| 红 | 白、蓝、绿 |
| FQP2 | FQP2-27X27 | 红、白、蓝、绿 | 30-100 | 24 | 1.1 | 2.8 | 41X41X20.5 | 60 |
| FQP2-43X35 | 红、白、蓝、绿 | 30-100 | 24 | 1.9 | 2.8 | 57X49X20.5 | 85 |
| FQP2-51X51 | 红、白、蓝、绿 | 30-100 | 24 | 4.2 | 4.4 | 65X65X20.5 | 115 |
| FQP2-63X60 | 红、白、蓝、绿 | 30-100 | 24 | 4.1 | 5.1 | 77X74X20.5 | 150 |
| FQP2-83X75 | 红、白、蓝、绿 | 30-100 | 24 | 5.5 | 5.2 | 97X89X20.5 | 210 |
| FQP2-100X100 | 红、白、蓝、绿 | 30-100 | 24 | 9.5 | 10.0 | 114X114X20.5 | 285 |
| FQP2-140X105 | 红、白、蓝、绿 | 30-100 | 24 | 13.8 | 13.9 | 154X119X20.5 | 390 |
| FQP2-160X120 | 红、白、蓝、绿 | 30-100 | 24 | 16.6 | 17.4 | 174X134X20.5 | 460 |
| FQP2-200X50 | 红、白、蓝、绿 | 30-100 | 24 | 9.9 | 20.0 | 214X64X20.5 | 475 |
| FQP2-200X150 | 红、白、蓝、绿 | 30-100 | 24 | 28.8 | 30.2 | 214X164X20.5 | 600 |
| FQP2-224X170 | 红、白、蓝、绿 | 30-100 | 24 | 30.2 | 33.7 | 238X184X20.5 | 690 |
| FQP2-211X200 | 红、白、蓝、绿 | 30-100 | 24 | 24.2 | 24.2 | 225X214X20.5 | 890 |
*2 实际产品功率与功率表内容相差±10%为正常范围
均匀性平面图（代表例：FQP2-100X100W）
数据仅供参考，实际数值可能存在出入
