WORDOP 沃德普 FQGP2-400X300 侧部平行背光源
高平行性、高均匀的大幅面平面照明
应用领域：
精度要求高的物体尺寸测量
产品定位检测
可透射物体外观缺陷检测
技术指标
| 光源颜色(波长)*1 | 红色：620-630nm | 绿色：520-530nm |
| 蓝色：460-475nm |
|
| 色温(白色)*1 | 5000K-6500K |
| 使用环境(室内) | 温度：0~40℃,湿度：20-85%非凝结 |
| 配套控制器 | PSS、PS1C、PS2C、PD5、PDS4、PDS5、PDMS2、PDM2、PBD2、PBDL2 |
| 选配件 | 1.防静电板(表面摩擦电压小于100V,表面电阻:1X10^4Ω＜X＜1X10^7Ω) |
| 2.光源延长线：1m/2m/3m/5m/7m |
| 光源设计开发 | 针对用户个性需求提供设计、开发服务，达到最佳图像效果 |
*1 波长与色温因生产批次而异，有关详细内容，请参见规格书
型号代码说明
| FQGP2 | - | 100 | X | 100 | R |
| 型号 |
| 发光长度 |
| 发光宽度 | 颜色 |

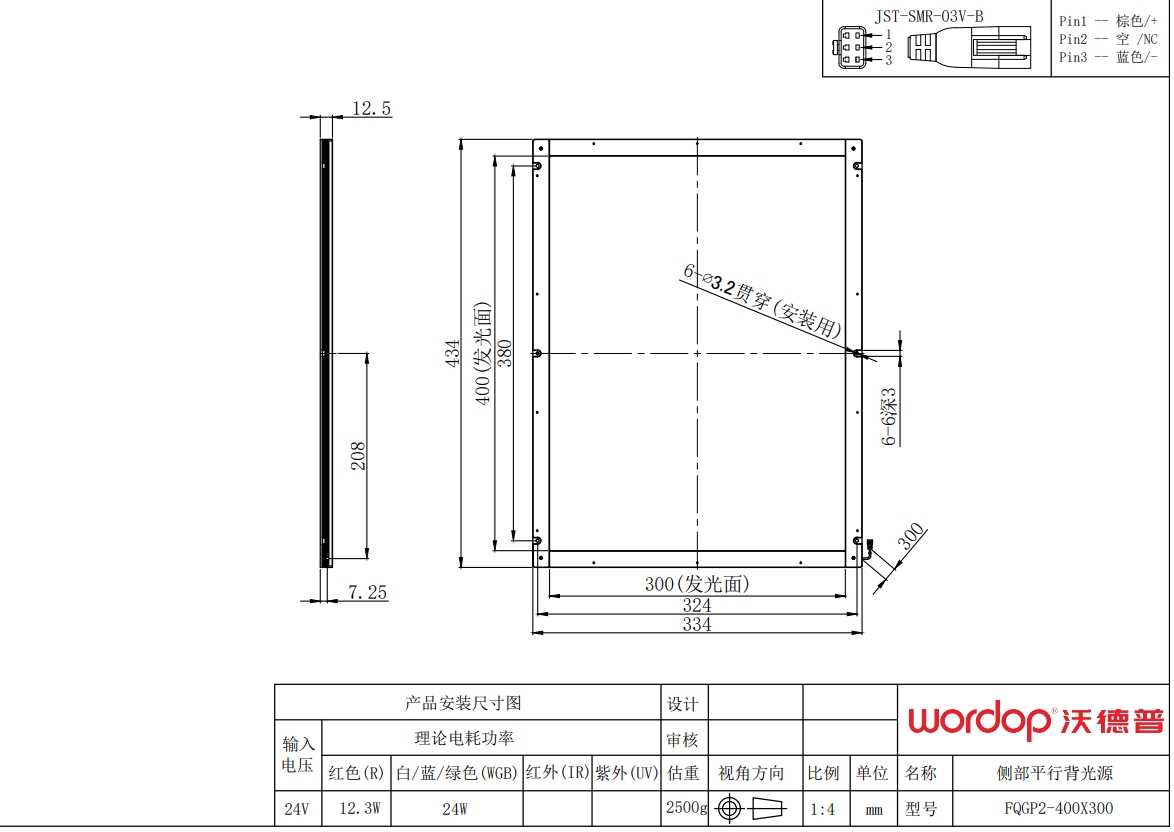

照明结构图
产品系列选择表
| 系列 | 型号 | 颜色 | 推荐工作距离（mm） | 电压（V） | 额定功率（w）*2 | 长度X宽度X高度（mm） | 重量（g） |
| 红 | 白、蓝、绿 |
| FQGP2 | FQGP2-50X50 | 红、白、蓝、绿 | 30-100 | 24 | 3.0 | 10.9 | 84X84X12.5 | 170 |
| FQGP2-70X70 | 红、白、蓝、绿 | 30-100 | 24 | 5.9 | 7.9 | 104X104X12.5 | 240 |
| FQGP2-90X90 | 红、白、蓝、绿 | 30-100 | 24 | 6.3 | 12.6 | 124X124X12.5 | 370 |
| FQGP2-110X110 | 红、白、蓝、绿 | 30-100 | 24 | 6.8 | 12.6 | 144X144X12.5 | 470 |
| FQGP2-150X100 | 红、白、蓝、绿 | 30-100 | 24 | 4.4 | 10.0 | 184X134X12.5 | 490 |
| FQGP2-200X160 | 红、白、蓝、绿 | 30-100 | 24 | 6.5 | 12.1 | 234X194X12.5 | 820 |
| FQGP2-200X200 | 红、白、蓝、绿 | 30-100 | 24 | 6.7 | 26.3 | 234X234X12.5 | 1020 |
| FQGP2-250X200 | 红、白、蓝、绿 | 30-100 | 24 | 7.5 | 16.8 | 284X234X12.5 | 1240 |
| FQGP2-300X200 | 红、白、蓝、绿 | 30-100 | 24 | 8.2 | 16.6 | 334X234X12.5 | 1450 |
| FQGP2-300X300 | 红、白、蓝、绿 | 30-100 | 24 | 15.5 | 35.0 | 334X334X12.5 | 1980 |
| FQGP2-400X300 | 红、白、蓝、绿 | 30-100 | 24 | 12.3 | 24.0 | 434X334X12.5 | 2500 |
| FQGP2-600X400 | 红、白、蓝、绿 | 30-100 | 24 | 14.6 | 36.3 | 634X434X12.5 | 4480 |
*2 实际产品功率与功率表内容相差±10%为正常范围
均匀性平面图(代表例:FQGP2-90X90B)
数据仅供参考，实际数值可能存在出入
