WORDOP 沃德普 FQGH2-400X300 侧部开孔背光源
开孔大小、形状、尺寸、位置可定制的大幅面正向高均匀光源
应用领域：
字符及颜色识别检测
大幅面产品定位、有无、识别检测
可透射物体外观缺陷检测
技术指标
| 光源颜色(波长)*1 | 红色：620-630nm | 绿色：520-530nm |
| 蓝色：460-475nm |
|
| 色温(白色)*1 | 5500-7000K |
| 使用环境(室内) | 温度：0~40℃,湿度：20-85%非凝结 |
| 配套控制器 | PSS、PS1C、PS2C、PD5、PDS4、PDS5、PDMS2、PDM2、PBD2、PBDL2 |
| 选配件 | 1.防静电板(表面摩擦电压小于100V,表面电阻:1X10^4Ω＜X＜1X10^7Ω) |
| 2.光源·延长线：1m/2m/3m/5m/7m |
| 光源设计开发 | 针对用户个性需求提供设计、开发服务，达到最佳图像效果 |
*1 波长与色温因生产批次而异，有关详细内容，请参见规格书
型号代码说明
| FQGH2 | - | 100 | X | 100 | R |
| 型号 |
| 发光长度 |
| 发光宽度 | 颜色 |

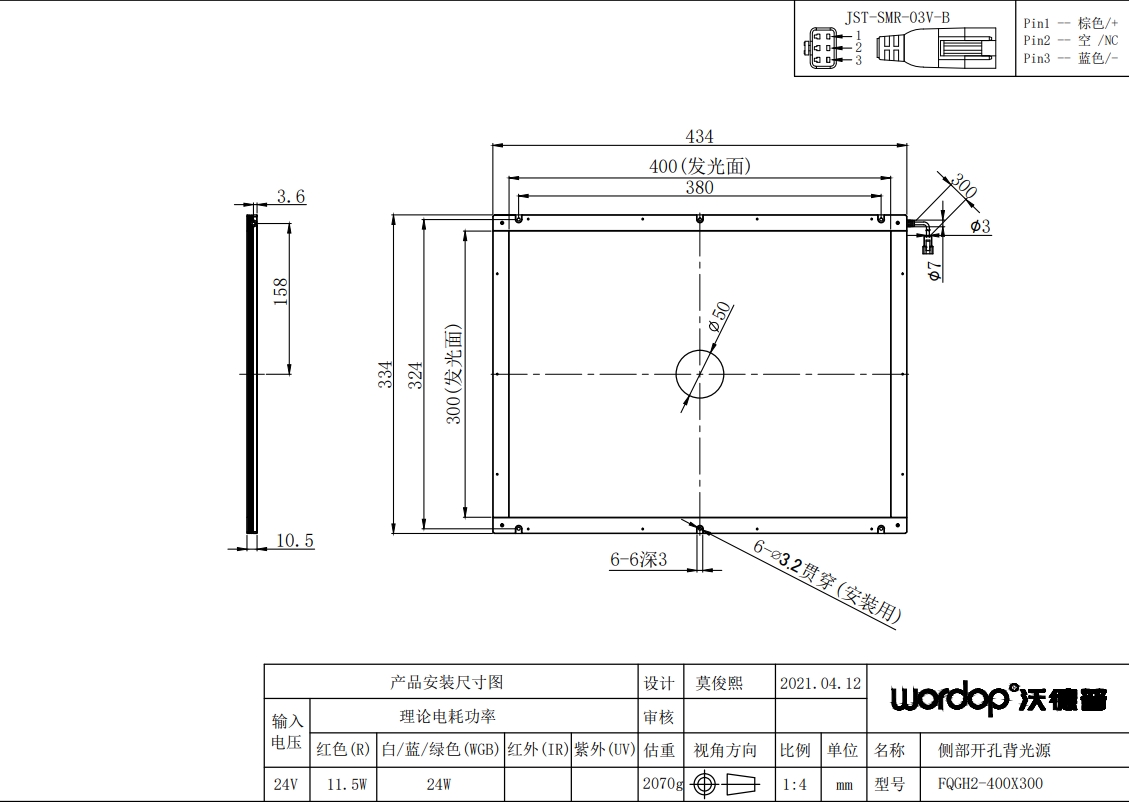

照明结构图
产品系列选择表
| 系列 | 型号 | 颜色 | 开孔 | 电压(V) | 额定功率(W)*2 | 长度X宽度X高度(mm) | 重量(g) |
| 长X宽/直径(mm) | 红 | 白、蓝、绿 |
| FQGH2 | FQGH2-150X100 | 红、白、蓝、绿 | 40X40 | 24 | 4.20 | 10.3 | 184X134X10.5 | 390 |
| FQGH2-200X200 | 红、白、蓝、绿 | 40X40 | 24 | 16.1 | 24.0 | 234X234X10.5 | 840 |
| FQGH2-250X200 | 红、白、蓝、绿 | 45X45 | 24 | 6.90 | 16.8 | 284X234X10.5 | 990 |
| FQGH2-350X350 | 红、白、蓝、绿 | 40X40 | 24 | 20.7 | 36.7 | 384X384X10.5 | 2080 |
| FQGH2-400X300 | 红、白、蓝、绿 | Φ50 | 24 | 11.5 | 24.0 | 434X334X10.5 | 2070 |
| FQGH2-600X400 | 红、白、蓝、绿 | Φ50 | 24 | 12.1 | 36.0 | 634X434X10.5 | 4400 |
*2 实际产品功率与功率表内容相差±10%为正常范围
均匀性平面图(代表例:FQGH2-200X200W)
被测物：白纸。数据仅供参考，实际数值可能存在出入
