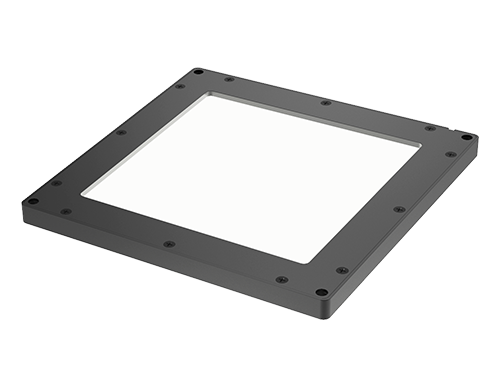

WORDOP 沃德普 FQS3-210X210-PT-A 平面无影条纹光源
解决同轴光源难以检测的细小凹凸缺陷
应用领域：
偏光膜凹凸点检测
曲面镜片凹凸点检测
玻璃盖板压痕检测
技术指标
| 输入电压 | DC24V |
|
| LED发光色*1 | W/R/G/B |
|
| 光源颜色(波长)*1 | 红色：620-630nm | 绿色：520-530nm |
| 蓝色：460-475nm |
|
| 色温(白色) | 5500K-6500K |
| 使用环境(室内) | 温度：0~40℃,湿度：20-85%非凝结 |
| 配套控制器 | PSS、PS1C、PS2C、PD5、PDS4、PDS5、PDMS2、PDM2、PBD2、PBDL2 |
| 选配件 | 光源延长线：1m/2m/3m/5m/7m |
*1 波长与色温因生产批次而异，有关详细内容，请参见规格书
型号代码说明
| FQS3 | - | 210 | X | 210 | W | - | PT | - | A |
| 型号 |
| 发光长度 |
| 发光宽度 | 颜色 |
| 条纹 |
| 版本 |
照明结构图
产品系列选择表
| 系列 | 型号 | 颜色 | 推荐工作距离(mm) | 电压(V) | 功率(W)*2 | 长X宽X高(mm) | 重量(kg) | 建议匹配控制器 |
| FQS3-PT-A | FQS3-66X66-PT-A | 白 | 50-100 | 24 | 10 | 114X114X12 | 0.35 | PS2C-3624-2 PD5-6024-4 |
| FQS3-90X90-PT-A | 白 | 50-100 | 24 | 15 | 138X138X12 | 0.55 |
| FQS3-140X140-PT-A | 白 | 50-100 | 24 | 21 | 188X188X12 | 0.80 |
| FQS3-210X210-PT-A | 白 | 50-100 | 24 | 30 | 258X258X12 | 1.30 |
*2 实际产品功率与功率表内容相差±10%为正常范围
成像示例(代表例)
不同工作距离成像效果(代表例)
FQS3-210X210W-PT-A（检测长边约180mm，局部放大图）
通过改变光源与被测物之间的距离，可以改变成像效果。检测推荐工作距离80-200mm，可根据视野大小选用不同规格的光源
*注意事项
1.请勿用酒精、抹机水等擦拭光源发光面，避免指纹及脏污附着于导光板上
2.发现导光板脏污，应先以气吹清除表面的大型尘粒，避免擦拭时大颗粒灰尘刮花光源表面
3.光源发光面污垢较严重时，可使用白电油进行清洁
