WORDOP 沃德普 PMC-60048-2-LSE 模组冷光源
控制器与光源分离式设计，可快速灵活构建用户特殊需求的照明系统
支持外部触发、控制光源频闪发光、网口通讯、PLC或控制卡I/O控制光源亮灭
可搭载电动滤光转换器，定制滤光片
应用领域：
半导体缺陷检测

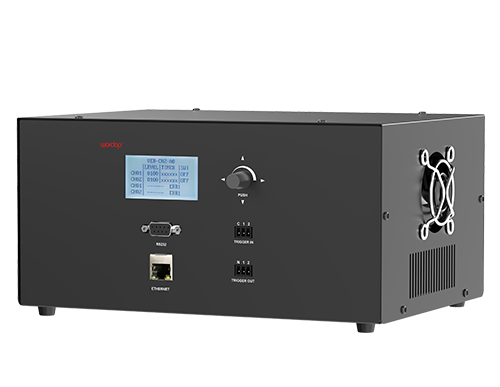

控制器技术指标
| 型号 | PMC-60048-2-LSE |
| 发光方式 | 常亮发光/触发发光 |
| 驱动方式 | 恒流 |
| 调光方式 | 调节电流 |
| 通道数 | 2通道 |
| 输入电压 | AC100～240V 50/60Hz |
| 触发方式 | 外部触发(双向输入，不分极性) |
| 触发输入电压 | DC5～24V(2.9-29.7mA) |
| 触发输出电压 | DC12V(10mA) |
| 输出总功率 | 600W |
| 输出电压 | DC48V |
| 单通道输出电流 | 14A MAX |
| 触发响应时间 | 1us MAX |
| 频闪发光时间 | 0～999可调节(时间单位可选) |
| 发光延迟时间 | 0～999可调节(时间单位可选) |
| 触发输出时间 | 1～999us可调节 |
| 触发输出延迟时间 | 0～500us可调节 |
| 亮度等级调节 | 0～999可调节 |
| 重量（kg） | 4.2 |
| 外形尺寸（mm） | 305.6×222.2×137 |
| 使用环境 | 温度-10～50℃ 湿度20～85%RH(无结霜状态) |
| 存储环境 | 温度-20～60℃ 湿度20～85%RH(无结霜状态) |
| 冷却方式 | 风扇冷却 |
| 材质 · 表面处理 | SPCC表面喷漆处理 |
| 通讯方式选择 | RS-232 & 百兆网 两种方式 |

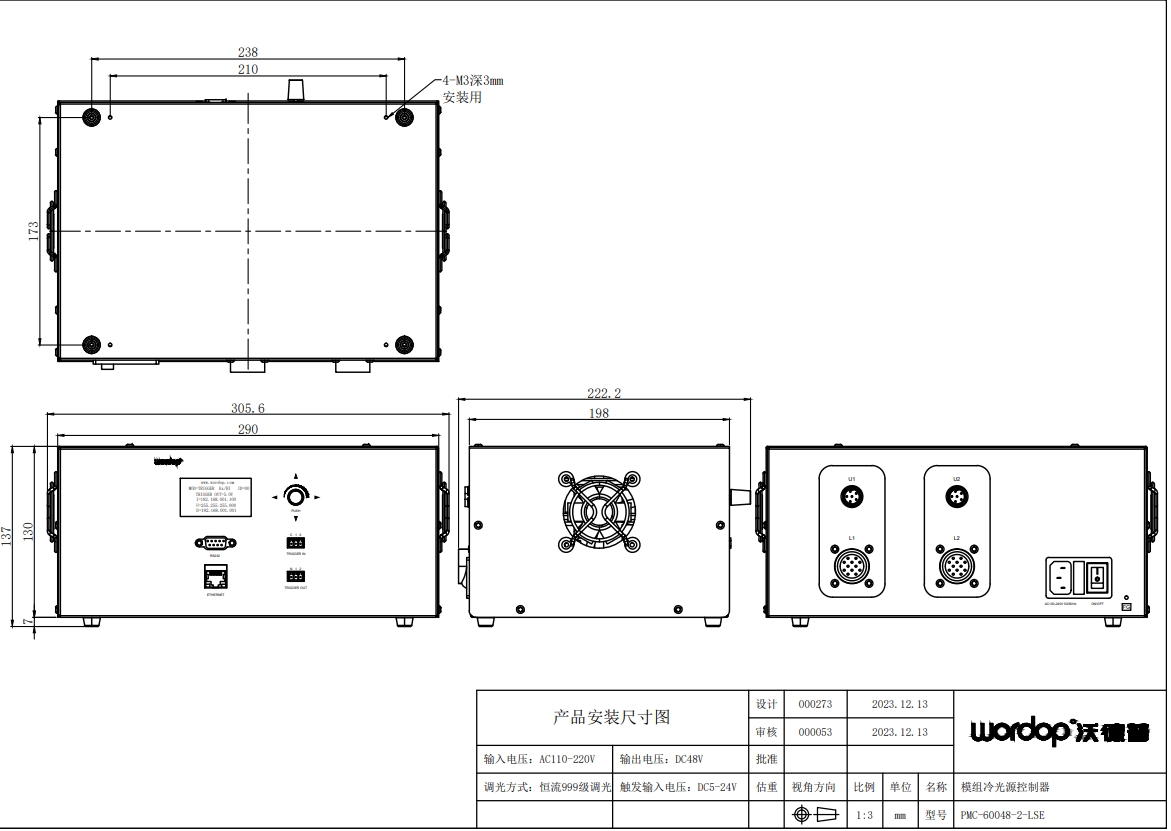

| 外形尺寸图下载 | PMC-60048-2-LSE.PDF |

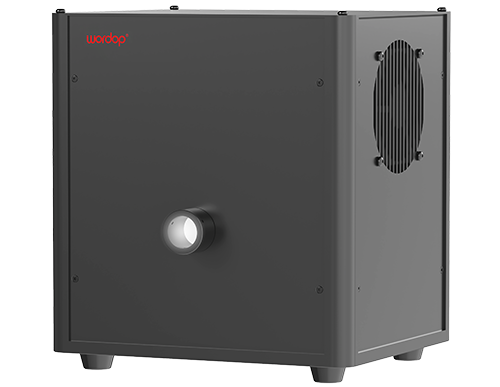

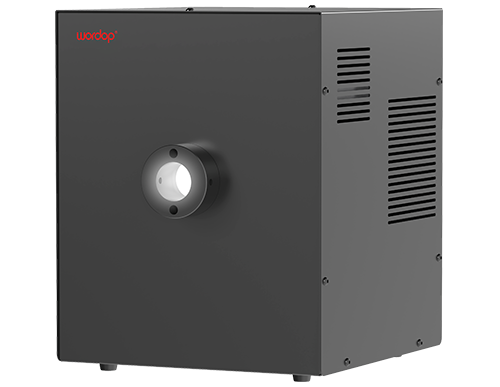

光源技术指标
| 型号 | M-PLF-200W | M-PLF-250W | M-PLF-270W |
| 适配光纤通光孔径 | Ø6~Ø10mm | Ø6~Ø10mm | Ø9~Ø14mm |
| 配光角 | 全角30° | 全角25° | 全角30° |
| 发光颜色 | 白光 | 白光 | 白光 |
| 相关色温 | 6500±500K | 6500±500K | 6500±500K |
| 驱动方式 | 恒流驱动 | 恒流驱动 | 恒流驱动 |
| 输出功率 | 200W | 250W | 270W |
| 输入电压 | DC48V | DC48V | DC48V |
| 触发方式 | 内部触发/外部触发 | 内部触发/外部触发 | 内部触发/外部触发 |
| 触发输入电压 | DC5-24V | DC5-24V | DC5-24V |
| 重量 | 4.2KG | 6.5KG | 4.5KG |
| 使用环境 | 温度0~50°C、湿度20~70%RH(无结霜状态) | 温度0~50°C、湿度20~70%RH（无结霜状态） | 温度0~50°C、湿度20~70%RH（无结霜状态） |
| 通讯方式 | RS-232&百兆网 | RS-232&百兆网 | RS-232&百兆网 |
| 建议照明方式 | 明场/暗场照明 | 明场/暗场照明 | 明场/暗场照明 |
| 建议匹配延长线 | FCB-6PIN-6C-P-3/FCT-12PIN-12C-3 | FCB-6PIN-6C-P-3/FCT-12PIN-12C-3 | FCB-6PIN-6C-P-3/FCT-12PIN-12C-3 |
| 建议匹配光纤型号 | FOHS-GS-P1309-1.5 | FOHS-SS-P1309-1.5 | FOHS-GS-R2040-1.5 |
| 外形尺寸图下载 | M-PLF-200W.PDF | M-PLF-250W.PDF | M-PLF-270W.PDF |
控制器型号代码说明
| PMC | - | 60048 | 2 | - | LSE |
| 模组控制器 |
| 电参数 | 输出通道数 |
| 通讯方式 |
光源型号代码说明
| M | - | PLF | - | 200 | W/FC |
| 模组 |
| 光纤光源 | - | 电参数 | 白色/滤光转换器（选配） |

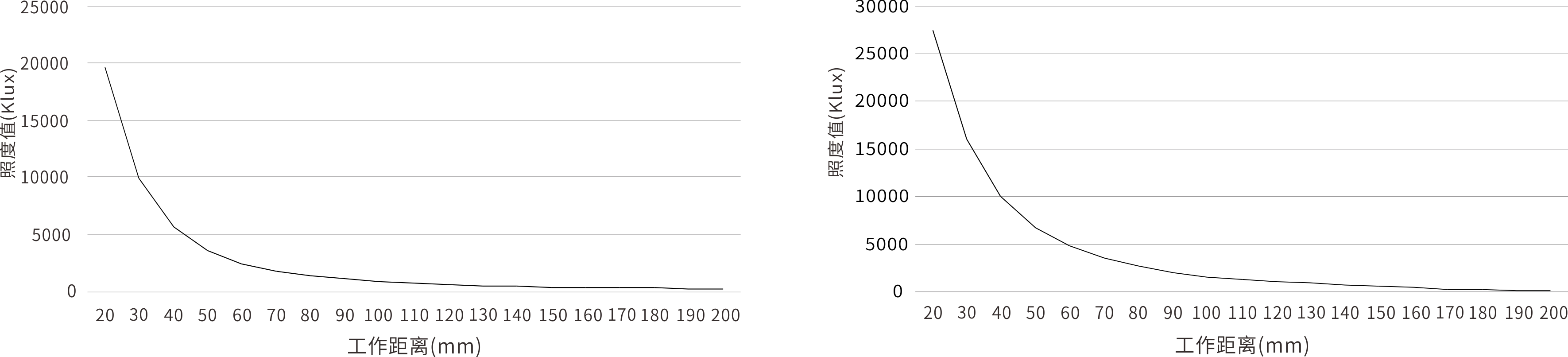

工作距离与照度曲线(M-PLF-200W：Ø9mm光纤） 工作距离与照度曲线(M-PLF-250W：Ø9mm光纤）

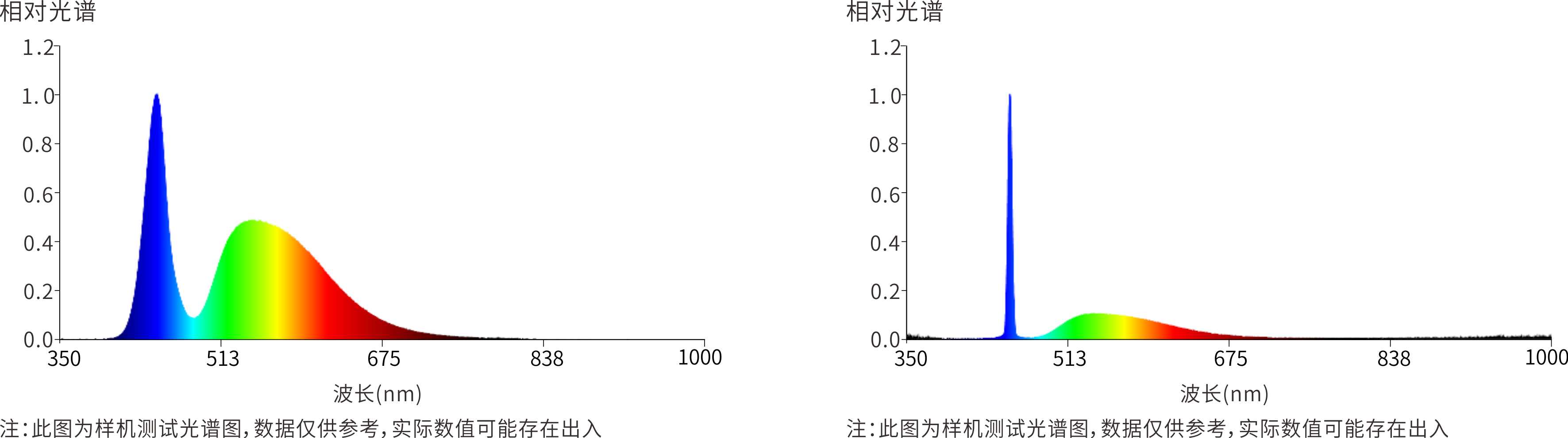

光谱图（代表例:M-PLF-200W） 光谱图（代表例:M-PLF-250W）

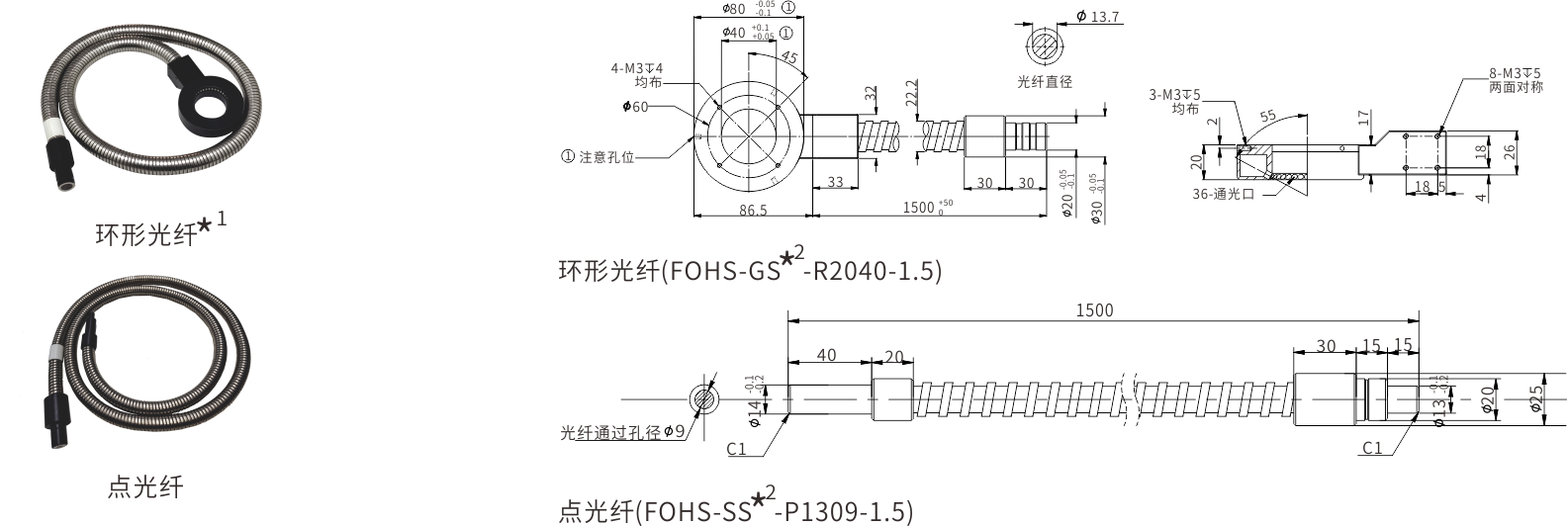

可根据用户需求定制光纤
*1 光源最佳工作距：12mm~22mm
*2 GS：玻璃光纤，SS：石英光纤
