WORDOP 沃德普 PLS-4208-3 紧凑型点光源
特殊透镜组合，实现高亮、高均匀的点光照明
应用领域：
配合同轴镜头使用
LED固晶机使用
芯片字符检测
Mark点定位等
技术指标
| 输入电压 | DC5V |
| LED发光色 | W/R/G/B |
| 光源颜色（波长）*1 | 红色：620-630nm | 绿色：520-530nm |
| 蓝色：460-475nm |
|
| 色温(白色)*1 | 5300-6800K |
| 使用环境（室内） | 温度：0~40℃,湿度：20-85%非凝结 |
| 配套控制器 | PSC4-2005-4 |
| 选配件 | 光源延长线：1m/2m/3m/5m/7m |
| 光源设计开发 | 针对用户个性需求提供设计、开发服务，达到最佳图像效果 |
*1 波长与色温因生产批次而异，有关详细内容，请参见规格书
型号代码说明
| PLS | - | 28 | 08 | - | 1 | W |
| 型号 |
| 高度 | 接口直径 |
| 功率 | 发光颜色 |

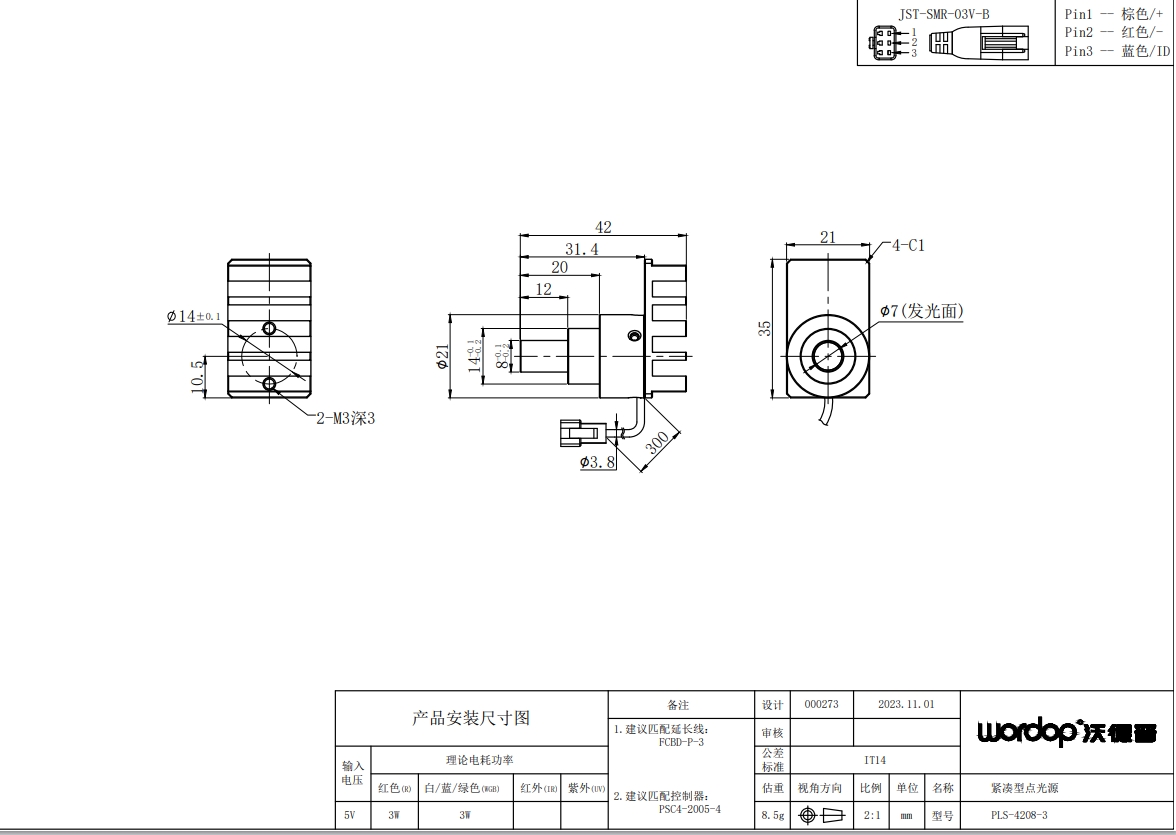

照明结构图
产品系列选择表
| 系列 | 型号 | 颜色 | 发光面尺寸(mm) | 接口直径(mm) | 功率(W)*2 | 电压 | 长X宽X高(mm) | 重量(g) | 建议匹配控制器 |
| PLS | PLS-2808-1 | 红、白、蓝、绿 | 7 | 8 | 1 | 5 | 22X16X28 | 8.5 | PSC4-2005-4 |
| PLS-4208-3 | 红、白、蓝、绿 | 7 | 8 | 3 | 5 | 35X21X42 | 15 |
*2 实际产品功率与功率表内容相差±10%为正常范围
PDL-20024-27系列
外部触发定义
| 触发端口针脚号 | 触发定义 | 触发端口针脚号 | 触发定义 |
| C | 触发输入公共端 | 不分极性，支持双向输入 | C | 触发输出公共端 | 不分极性，支持双向输入 |
| C | 触发输入公共端 | C | 触发输出公共端 |
| 1 | 信号输入通道1 | 1 | 信号输入通道1 |
| 2 | 信号输入通道2 | 2 | 信号输入通道2 |
| 3 | 信号输入通道3 | 3 | 信号输入通道3 |
| 4 | 信号输入通道4 | 4 | 信号输入通道4 |
| 5 | 信号输入通道5 | 5 | 信号输入通道5 |
| 6 | 信号输入通道6 | 6 | 信号输入通道6 |
| 7 | 信号输入通道7 | 7 | 信号输入通道7 |
| 8 | 信号输入通道8 | 8 | 信号输入通道8 |
PDL-15024-6系列
外部触发定义
| 触发端口针脚号 | 触发定义 |
| C | 触发输入公共端 | 不分极性，支持双向输入 |
| 1 | 信号输入通道1 |
| 2 | 信号输入通道2 |
| 3 | 信号输入通道3 |
| 4 | 信号输入通道4 |
| N | 触发输出公共端 | 触发输出，N端共负极 |
| 1 | 信号输出通道1 |
| 2 | 信号输出通道2 |
| 3 | 信号输出通道3
|
