WORDOP 沃德普 PUD-12048-4-LSE 增亮数字控制器
精准控制光源点亮时间，输出响应时间短
频闪脉冲功率达2000W以上，满足超高亮度应用场景需求
技术指标
| 型号 | PUD-12048-4-LSE |
| 发光方式 | 常亮发光/触发发光 |
| 驱动方式 | 恒压 |
| 调光方式 | PWM控制及发光时间控制 |
| 输入电压 | AC100-240V(3A Max) 50/60Hz |
| 通道数 | 4通道 |
| 输出总电流/功率 | 常亮60W |
| 输出电压 | 常亮:DC24V/频闪:DC48V |
| 单通道输出电流/功率 | 常亮:2.5A(Max)/频闪:50A(Max) |
| 触发方式 | 内部触发/外部触发 |
| 触发输入 | DC12-24V(3-10mA) |
| 触发输出 | DC12V(10mA Max) |
| 触发响应时间 | 2us(Max) |
| 亮度等级 | 0-100可调节 |
| 发光时间 | 0-100us可调节 |
| 保护&显示 | 数码管显示OCP：短路或过流；重新上电后恢复 |
| 重量(kg) | 1.5 |

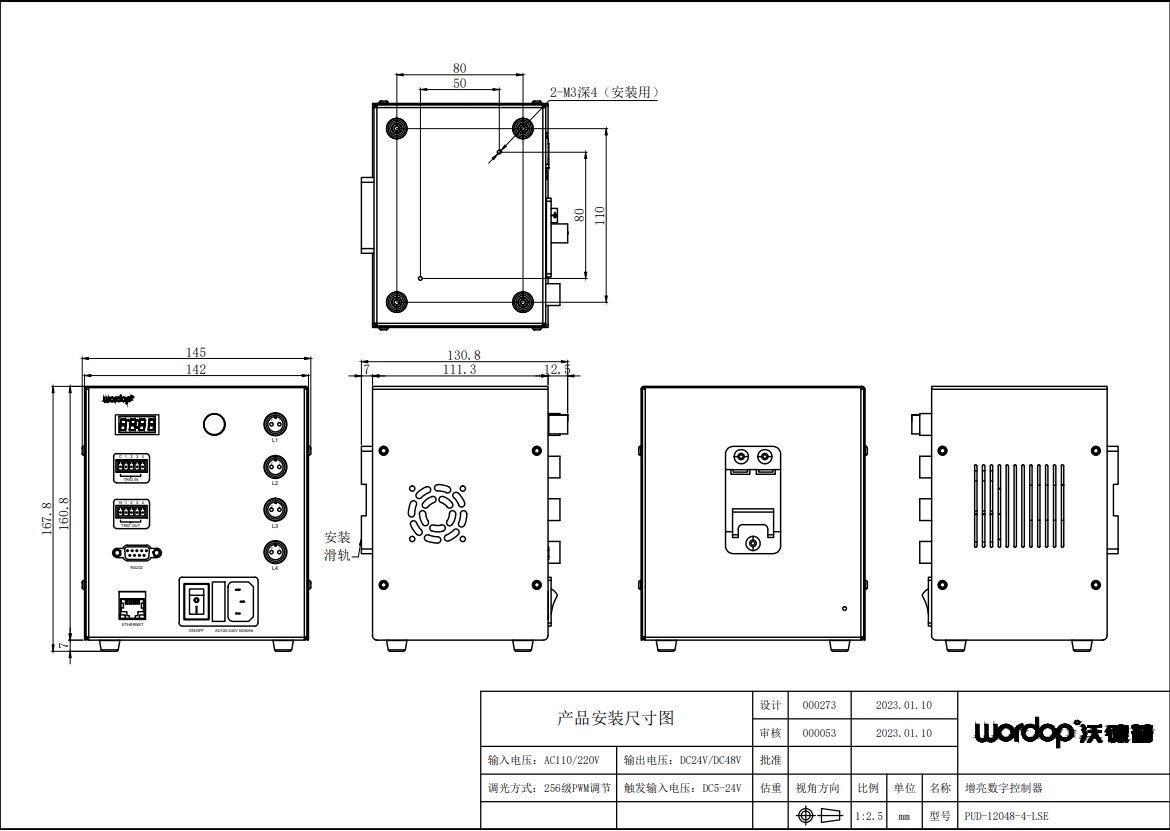

| 外形尺寸(mm) | 130.8×145×167.8 |
| 使用环境 | 温度-10～50℃ 湿度20～85%RH(无结霜状态) |
| 储存环境 | 温度-20～60℃ 湿度20～85%RH(无结霜状态) |
| 冷却方式 | 风扇冷却 |
| 材质·表面处理 | SPCC表面喷漆处理 |
| 通讯方式 | RS-232/百兆网 两种方式可选 |
型号代码说明
| PUD | - | 120 | 48 | - | 4 | - | LSE |
| 型号 |
| 功率 | 输出电压 |
| 输出通道 |
| 通讯方式 |
外部触发接线定义说明
| 触发端口针脚号 | TRIGGER IN 接线定义 | 输入电压 | 触发端口针脚号 | TRIGGER OUT接线定义 | 输出电压 |
| C | 触发输入公共端 | 双向输入
不分极性 | DC 12~24V | N | 触发输出公共端(-) | 共负极 | DC 12V |
| 1 | 触发输入通道1 | 1 | 触发输出通道1(+) |
| 2 | 触发输入通道2 | 2 | 触发输出通道2(+) |
| 3 | 触发输入通道3 | 3 | 触发输出通道3(+) |
| 4 | 触发输入通道4 | 4 | 触发输出通道4(+) |
