WORDOP 沃德普 PSC4-15048-2-LS/EIA/LSE 恒流控制器
具备RS232、EIA485与百兆网通讯方式
自动识别我司的线形光源额定功率，输出对应电流值
技术指标
| 型号 | PSC4-15048-2-LS/EIA/LSE | PSC4-30048-2-LS/EIA/LSE | PSC4-55048-2-LS/EIA/LSE | PSC4-60048-1-LS/EIA/LSE |
| 发光方式 | 常亮发光/触发发光 |
| 驱动方式 | 恒流 |
| 调光方式 | 调节电流 |
| 输入电压 | AC100-240V(3A Max) 50/60Hz | AC100-240V(3.4A Max) 50/60Hz | AC100-240V(8A Max) 50/60Hz | AC100-240V(8A Max) 50/60Hz |
| 通道数 | 2通道 | 2通道 | 2通道 | 1通道 |
| 输出总电流/功率 | 3A(Max)/144W | 7A(Max)/335W | 12A(Max)/576W | 12A(Max)/576W |
| 输出电压 | DC 48V |
| 单通道输出电流/功率 | 3A(Max)/144W | 6A(Max)/288W | 6A(Max)/288W | 12A(Max)576W |
| 光源风扇驱动功能 | 有 |
| 风扇供电指标 | 风扇供电电压DC12V,电流3.75A(Max),功率45W(Max) |
| 触发方式 | 外部触发 |
| 触发输入 | DC 5-24V |
| 触发响应时间 | 50us(Max) |
| 亮度等级 | 0-255可调节 |
| 保护&显示 | 控制器过温保护：显示【E01】
光源过流保护：显示【E02】
光源过温保护：显示【E03】
光源温控故障：显示【E04】
控制器温控故障：显示【E05】
风扇驱动电路过温保护：显示【E06】
风扇驱动电路温控故障：显示【E07】 |
| 重量（kg） | 2 | 2.7 | 2.7 | 2.7 |
| 外形尺寸（mm） | 285.7X136.6X122.8 | 320.7X136.6X122.8 | 320.7X136.6X122.8 | 320.7X136.6X122.8 |
| 使用环境 | 温度-10～50℃ 湿度20～85%RH（无结霜状态） |
| 存储环境 | 温度-20～65℃ 湿度20～85%RH（无结霜状态） |
| 冷却方式 | 风扇冷却 |
| 表面处理 | SPCC表面喷漆处理 |
| 通讯方式选择 | RS-232/EIA-485/百兆网 三种方式可选 |

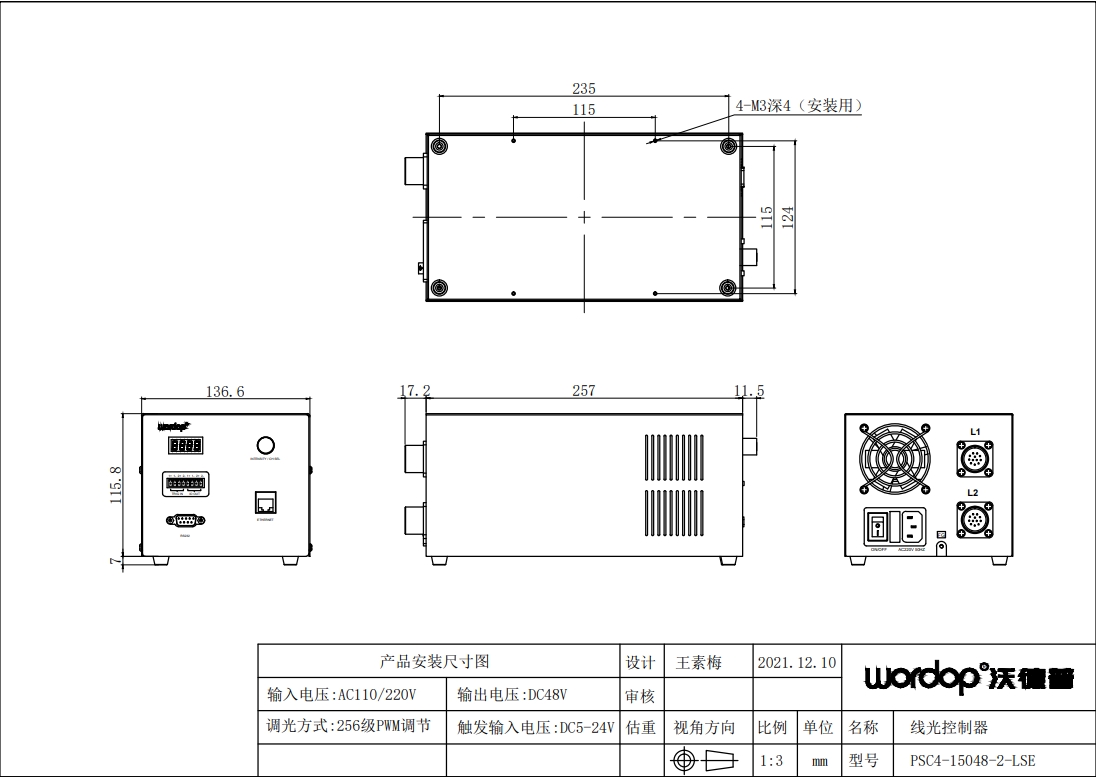

*尺寸图中网口接口为LSE版本具备，LS及EIA版本无网口接口
型号代码说明
| PSC4 | - | 150 | 48 | - | 2 | - | LSE |
| 型号 |
| 功率 | 输出电压 |
| 输出通道 |
| 通讯方式 |
控制器端外部触发定义
| 触发端口针脚号 | TRIG IN接线定义 |
| 1+ | 1通道 | 输入正极 |
| 1- | 输入负极 |
| 2+ | 2通道 | 输入正极 |
| 2- | 输入负极 |
| 触发端口针脚号 | IO OUT接线定义 |
| 1+ | IO1 | 预留接口 |
| 1- | 预留接口 |
| 2+ | IO2 | 预留接口 |
| 2- | 预留接口 |
