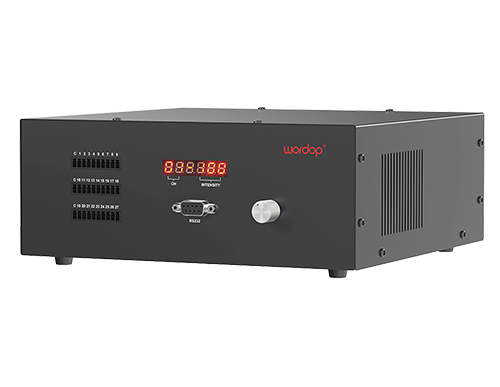

WORDOP 沃德普 PBT4-20048-27-LS/EIA-A 增亮模块
使光源频闪发光，可瞬间提高光源3倍亮度
RS-232与EIA-485通讯方式可选
光源发光延迟时间及触发输出延迟时间可设定
技术指标
| 型号 | PBT4-20048-27-LS/EIA-A |
| 发光方式 | 常亮发光/频闪发光 |
| 驱动方式 | 恒压 |
| 调光方式 | PWM控制及发光时间控制 |
| 输入电压 | AC100-240V(3A Max) 50/60Hz |
| 通道数 | 27通道 |
| 输出总功率 | 200W |
| 输出电压 | DC 48V |
| 单通道输出电流/功率 | 10A(Max) |
| 触发方式 | 内部触发/外部触发 |
| 触发输入 | DC 5-24V |
| 触发响应时间 | 1.5us(Max) |
| 亮度等级 | 0-255可调节 |
| 发光时间 | 1-999us可调节 |
| 保护&显示 | 数码管显示OCP：短路或过流；重新上电后恢复 |
| 重量（kg） | 2.34 |

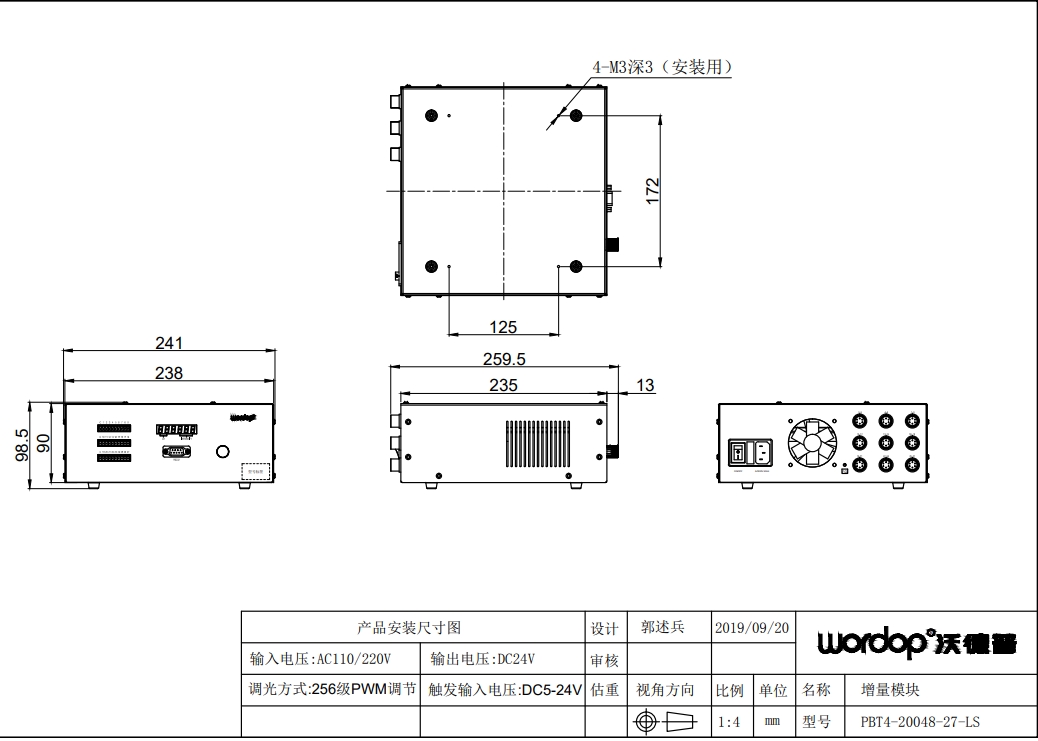

| 外形尺寸（mm） | 259.5X241X98.5 |
| 使用环境 | 温度-10～50℃ 湿度20～85%RH(无结霜状态) |
| 存储环境 | 温度-20～60℃ 湿度20～85%RH(无结霜状态) |
| 冷却方式 | 风扇冷却 |
| 材质、表面处理 | SPCC表面喷漆处理 |
| 通讯方式 | RS-232/EIA-485 两种方式可选 |
型号代码说明
| PBT4 | - | 200 | 48 | - | 27 | - | LS/EIA | - | A |
| 型号 |
| 功率 | 输出电压 |
| 输出通道 |
| 通讯方式 |
| 版本 |
PBT4-20048-27系列
外部触发定义
| 触发端口针脚号 | 接线定义 | 触发端口针脚号 | 接线定义 | 触发端口针脚号 | 接线定义 |
| C | 触发输入公共端 | 不分极性 支持双向输入 | C | 触发输入公共端 | 不分极性 支持双向输入 | C | 触发输入公共端 | 不分极性 支持双向输入 |
| 1 | 1通道触发输入 | 10 | 10通道触发输入 | 19 | 19通道触发输入 |
| 2 | 2通道触发输入 | 11 | 11通道触发输入 | 20 | 20通道触发输入 |
| 3 | 3通道触发输入 | 12 | 12通道触发输入 | 21 | 21通道触发输入 |
| 4 | 4通道触发输入 | 13 | 13通道触发输入 | 22 | 22通道触发输入 |
| 5 | 5通道触发输入 | 14 | 14通道触发输入 | 23 | 23通道触发输入 |
| 6 | 6通道触发输入 | 15 | 15通道触发输入 | 24 | 24通道触发输入 |
| 7 | 7通道触发输入 | 16 | 16通道触发输入 | 25 | 25通道触发输入 |
| 8 | 8通道触发输入 | 17 | 17通道触发输入 | 26 | 26通道触发输入 |
| 9 | 9通道触发输入 | 18 | 18通道触发输入 | 27 | 27通道触发输入 |
