WORDOP 沃德普 PSCS-2005-4-LS/EIA 紧凑型恒流控制器
输出模式可选负载ID识别模式和设置电流模式，匹配5V光源使用
技术指标
| 型号 | PSCS-2005-4-LS/EIA |
| 发光方式 | 常亮发光/触发发光 |
| 驱动方式 | 恒流 |
| 调光方式 | 调节电流 |
| 输入电压 | DC 24V |
| 通道数 | 4通道 |
| 输出总功率 | 20W |
| 输出电压 | DC 5V |
| 单通道输出电流 | 1A(Max) |
| 触发方式 | 外部触发 |
| 触发输入 | DC5-24V |
| 触发响应时间 | 50us(Max) |
| 亮度调节 | 0~999可调节 |
| 保护&显示 | 数码管显示OCP |
| 重量（kg） | 0.2 |

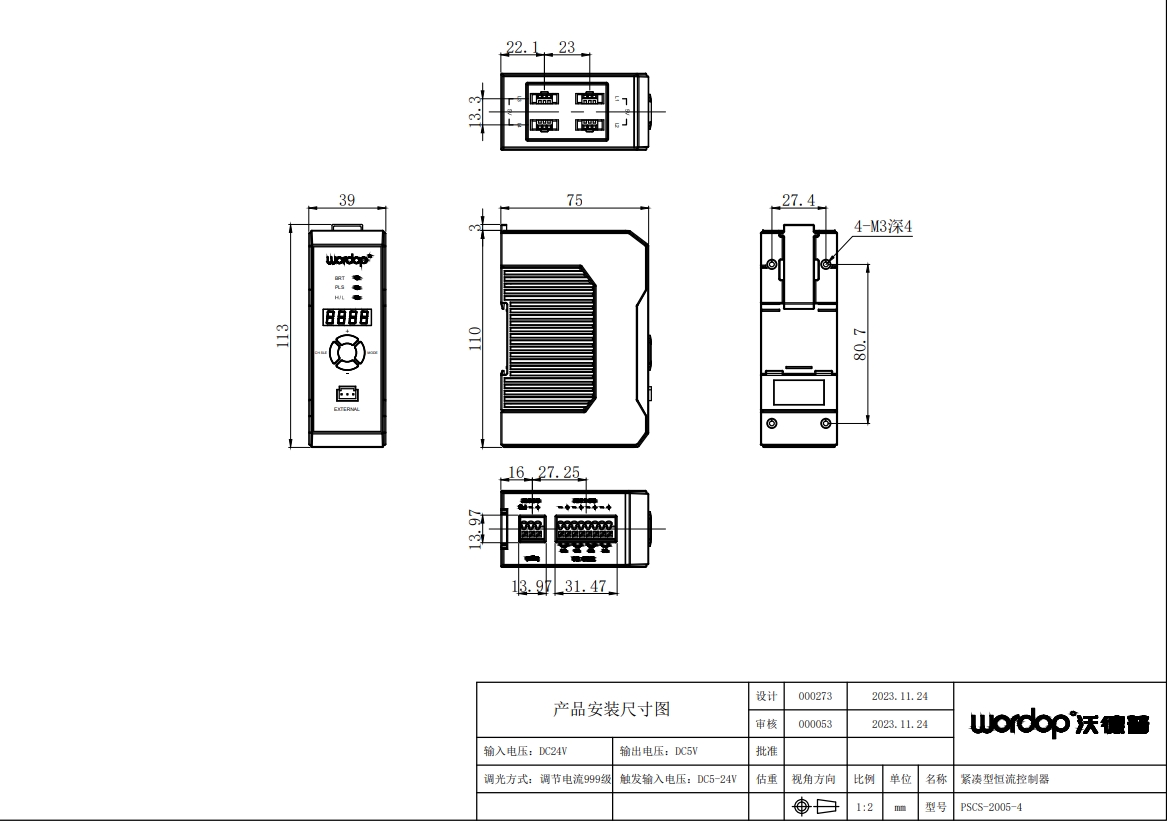

| 外形尺寸（mm） | 39×75×113 |
| 使用环境 | 温度 -10~50℃ 湿度 20~85%RH（无结霜状态） |
| 储存环境 | 温度 -20~65℃ 湿度 20~85%RH（无结霜状态） |
| 散热方式 | 风扇冷却 |
| 材质·表面处理 | ABS工程塑料 |
| 通讯方式 | RS-232或EIA-485 两种方式可选 |
型号代码说明
| PSCS | - | 20 | 05 | - | 4 | - | LS/EIA |
| 型号 |
| 功率 | 输出电压 |
| 输出通道 |
| 通讯方式 |
控制器端外部触发连接器定义
外部触发定义
| 触发端口针脚号 | TRIGGER IN接线定义 | 输入电压 |
| 1+ | L1触发输入 | 触发正极 | DC5~24V |
| 1- | 触发负极 |
| 2+ | L2触发输入 | 触发正极 |
| 2- | 触发负极 |
| 3+ | L3触发输入 | 触发正极 |
| 3- | 触发负极 |
| 4+ | L4触发输入 | 触发正极 |
| 4- | 触发负极 |
供电端子定义
| 端子号 | Input 接线定义 | 输入电压 |
| + | 控制器供电端 | 正极输入 | DC24V |
| - | 负极输入 |
| FG | 控制器接地端 |
