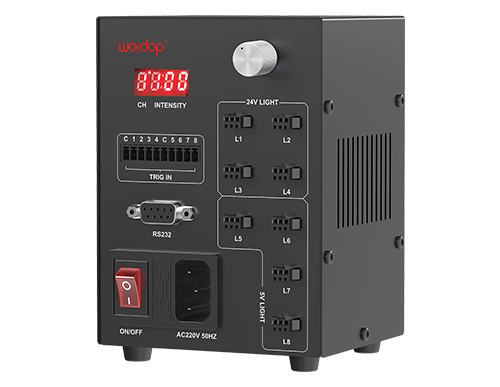

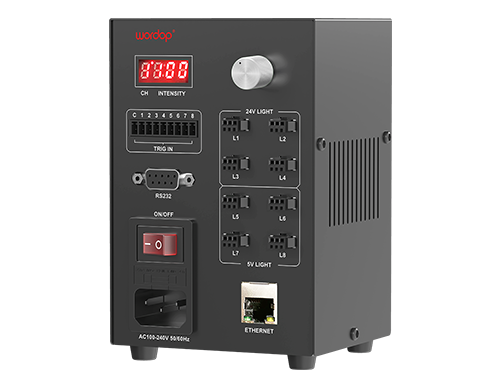

WORDOP 沃德普 PDM2-60524-8-LSE 组合数字控制器
RS232、EIA-485及百兆网通讯方式可选
可分别控制4个24V及4个5V的LED光源
技术指标
| 型号 | PDM2-60524-8-LS/EIA | PDM2-60524-8-LSE |
| 发光方式 | 常亮发光/触发发光 |
| 驱动方式 | 恒压 | 恒流 | 恒压 | 恒流 |
| 调光方式 | PWM控制 | 调节电流 | PWM控制 | 调节电流 |
| 输入电压 | AC100-240V(1.5A MAX) 50/60Hz | AC100-240V(1.5A MAX) 50/60Hz |
| 输出组 | 24V组 | 5V组 | 24V组 | 5V组 |
| 通道数 | 8个通道 |
| 输出总电流/功率 | 4个通道合计48W | 4个通道合计12W | 4个通道合计48W | 4个通道合计12W |
| 输出电压 | DC 24V | DC 5V | DC 24V | DC 5V |
| 触发功能 | 2A(MAX) | 700mA(MAX) | 2A(MAX) | 700mA(MAX) |
| 触发方式 | 外部触发 |
| 触发输入 | DC 5-24V |
| 触发响应时间 | 50us(MAX) |
| 亮度等级 | 0-255可调节 |
| 保护&显示 | 数码管显示OCP：短路或过流；重新上电后恢复 |
| 重量(kg) | 0.81 | 0.85 |

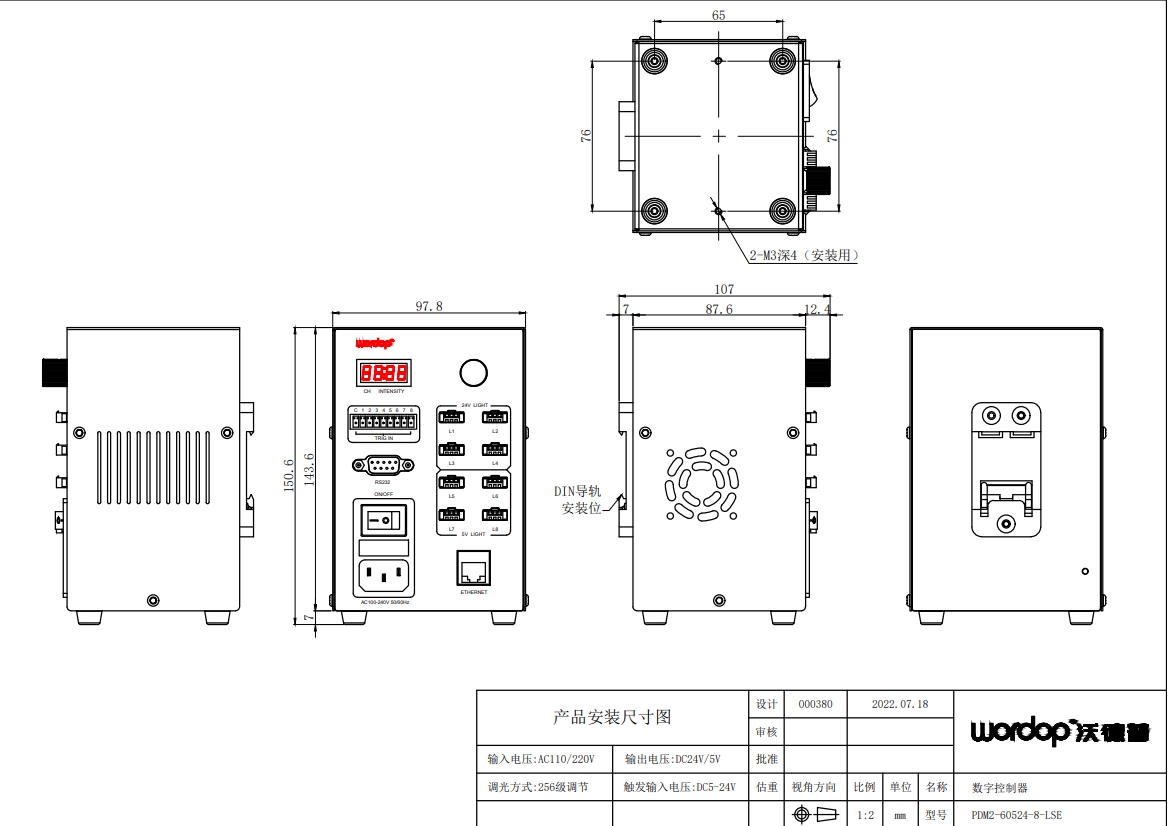

| 外形尺寸（mm） | 107X104.6X142.7 | 107X97.8X150.6 |
| 使用环境 | 温度-10～50℃ 湿度20～85%RH(无结霜状态) |
| 储存环境 | 温度-20～60℃ 湿度20～85%RH(无结霜状态) |
| 冷却方式 | 自然冷却 | 风扇冷却 |
| 材质·表面处理 | SPCC表面喷漆处理 |
| 通讯方式 | RS-232/EIA-485 两种方式 | RS-232&百兆网 两种方式 |
*1 仅能用沃德普线材匹配
型号代码说明
| PDM2 | - | 60 | 5/24 | - | 8 | - | LSE |
| 型号 |
| 功率 | 输出电压 |
| 输出通道 |
| 通讯方式 |
PDM2-60524-8系列

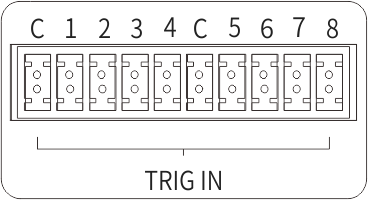

外部触发定义
| 触发端口针脚号 | 接线定义 |
| C | 触发输入公共端 | 不分极性，支持双向输入 |
| 1 | 1通道触发输入 |
| 2 | 2通道触发输入 |
| 3 | 3通道触发输入 |
| 4 | 4通道触发输入 |
| 5 | 5通道触发输入 |
| 6 | 6通道触发输入 |
| 7 | 7通道触发输入 |
| 8 | 8通道触发输入 |
