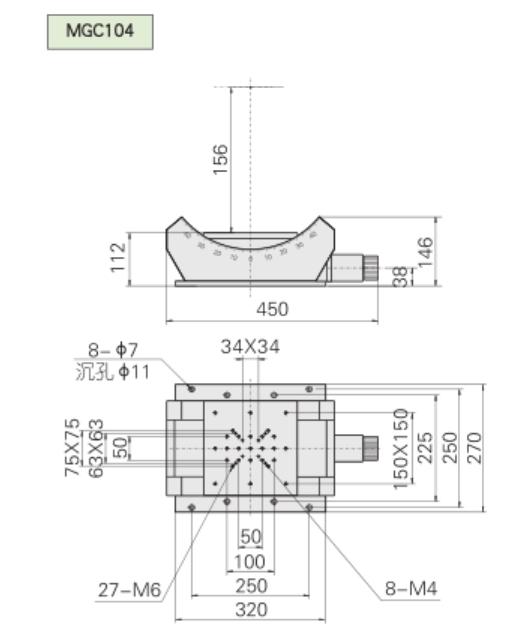

BOCIC      北光世纪     MGC104     精密电控倾斜台

弧形滚珠导轨，传动平滑、可靠

精加工蜗轮蜗杆传动，驱动力大
台面绕同一水平轴线作俯仰调节，极限倾斜角：±45°
多组成对设计，叠加放置后，可绕一点两维交叉旋转
可选装编码器，实现半闭环控制

MGC101-104零位开关在电机侧，MGC105零位开关位于中间位置

型号	MGC101H	MGC101	MGC102	MGC102C	MGC103	MGC104	MGC105
台面尺寸（mm）	65×65	65×65	100×100	100×132	130×156	200×200	300×300
台面倾斜角	±10°	±10°	±20°	±20°	±30°	±44°	±30°
分辨率	0.0001°	0.0008°	0.00005°	0.00004°	0.0001°	0.00006°	0.00005°
重复定位精度	0.008°	0.008°	0.005°	0.005°	0.002°	0.002°	0.001°
传动比	248	348	494	718	270	444	525
步进电机（1.8°）	35步进电机		42步进电机		56步进电机		86步进电机
负载（kg）	5	5	10	10	15	20	30
自重（kg）	0.65	0.65	2.5	2.5	10.3	17	36
备注	应用真空环境中，需单独订货
