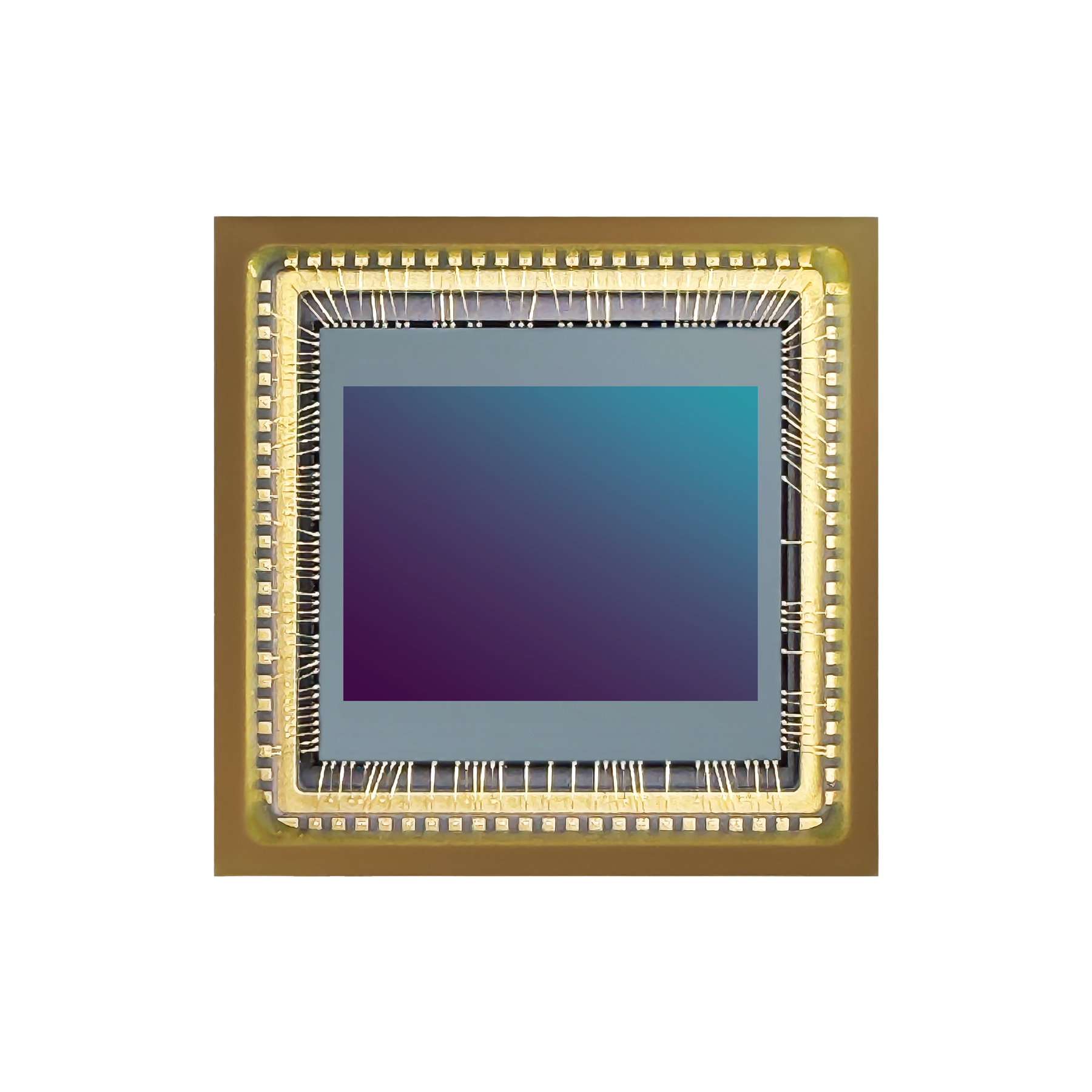

BRIGATES 锐芯微 BG1042 高灵敏度图像传感器
BG1042是一款高性能的2/3 inch CMOS图像传感器。有效像素为1029(H) x 773(V)，像素大小为8.4um x 8.4um，具有高灵敏度和高动态范围。
特点：
支持1/2/4/6对LVDS数据接口
支持DVP接口
支持全局曝光
单帧和多帧的触发曝光操作
最高240fps@line mode，120fps@HDR mode
ADC量化精度最高14bit
应用：
高端监控、工业视觉、科学研究、高端医疗、显微分析、车载录像、隧道检测
产品参数
| 光学尺寸 | 2/3 inch | 动态范围 | 非HDR | 72dB |
| 有效像素阵列 | 1029(H) x 773(V) | HDR | 91.5dB |
| 像素大小 | 8.4um x 8.4um | 输出接口 | LVDS/DVP |
| 有效感光面积 | 8643.6um x 6493.2um | 供电 | Digital | 0.9V ~ 1.32V(typical 1.2V) |
| 最高帧率 | 240fps@line mode | IO | 1.8V ~ 3.3V |
| 光滤阵列 | BW |
| CRA | 0° | Analog | 2.4V ~ 2.9V(typical 2.8V) |
| 曝光方式 | Rolling/Global shutter | Pixel | 3.3V |
| 灵敏度 | 230V/lux.s@BW | Non-HDR功耗 | 62mW@25fps |
| 暗电流 | 50mV/s@60⁰C | 83mW@60fps |
| 信噪比(max) | 43.8dB | 187mW@120fps |
| 满井容量 | 22Ke- | 工作温度范围 | -40℃ ~ 65 ⁰C |
| 读出噪声 | 0.6e- | 封装形式 | CBGA |

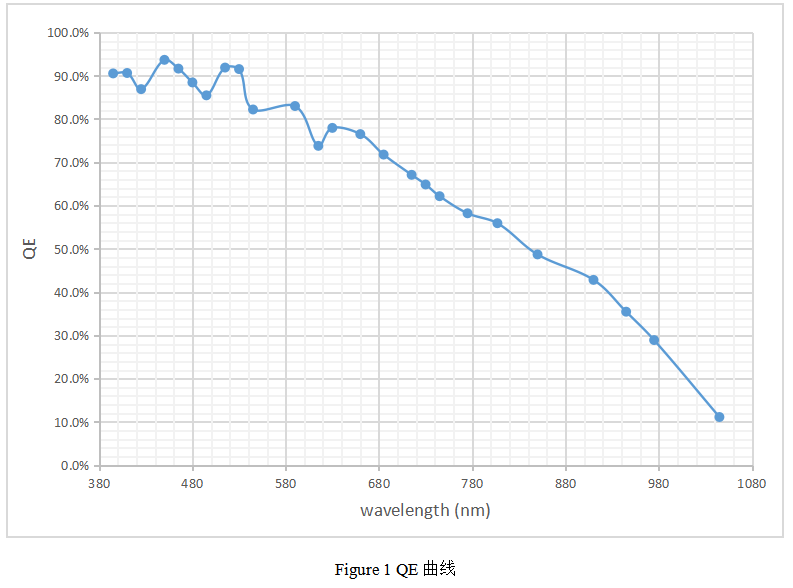

量子效率曲线
