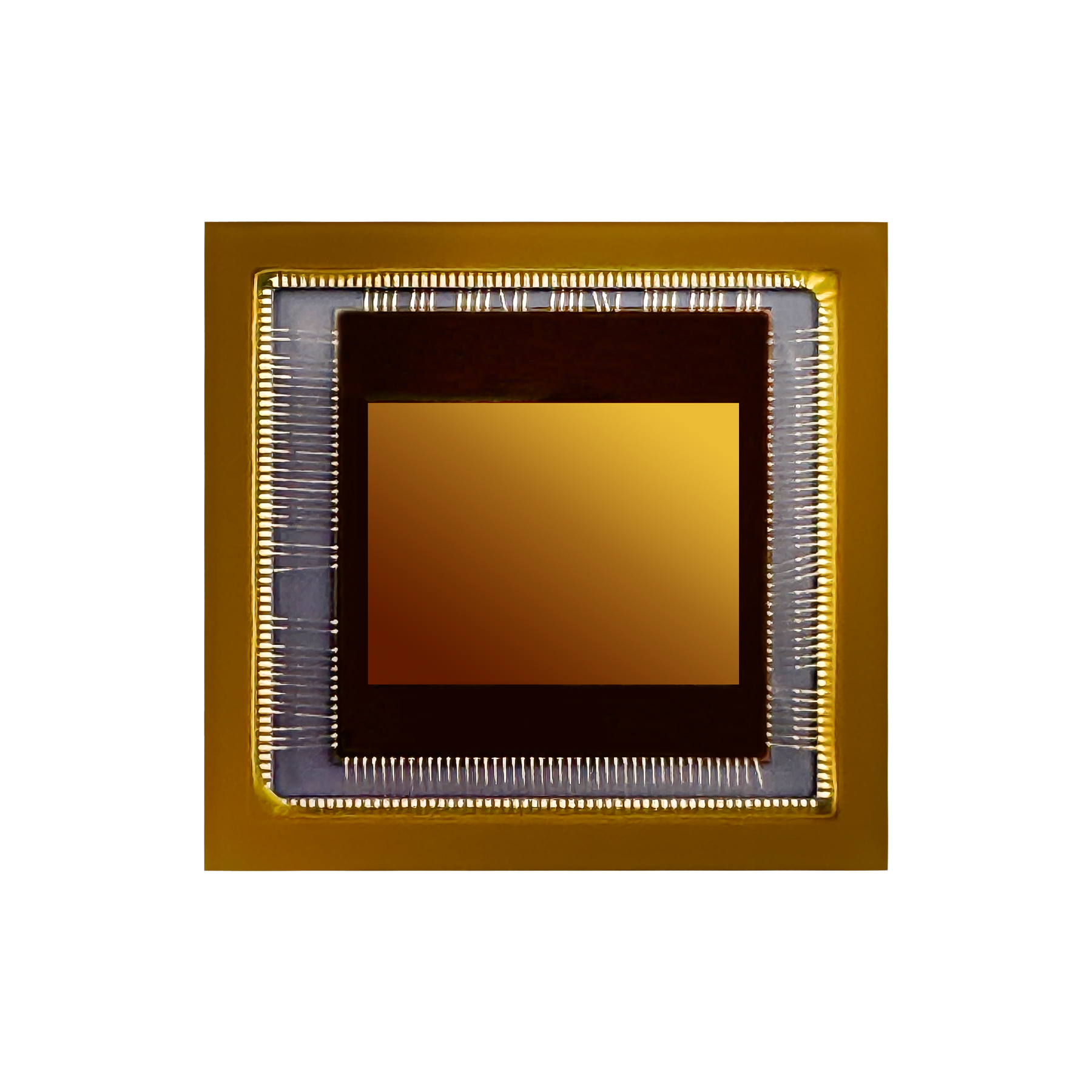

BRIGATES 锐芯微 BGG061 高灵敏度图像传感器
BGG061为3/4 inch 6M分辨率全局曝光CMOS图像传感器，最高帧率为60fps，有效像素为2896(H) x 2176(V)。
特点：
高性能像素设计
高动态范围，支持Analog gain HDR
量化精度可变8bit /10bit/12bit
支持2X2 Binning
支持Skip mode-sub sampling
支持外触发模式
支持外触发编码曝光
支持最多8(H) x 8(V) ROI读出
LED strobe
内置温度传感器
多芯片级联
应用：
安防监控、工业相机、高速图像采集
产品参数
| 光学尺寸 | 3/4 inch | 高动态范围模式 | Analog gain HDR |
| 有效像素阵列 | 2896(H) x 2176(V) | 读出噪声 | 1.4e- |
| 像素大小 | 3.45um x 3.45um | 动态范围 | 75dB |
| 像素特点 | 低噪声Global shutter像素 | 量化精度 | 12bit/10bit/8bit |
| 有效感光面积 | 9.991mm x 7.507mm | 输出接口 | 8/6/4/2 lane LVDS |
| 灵敏度 | 6.5V/lux.s@BW | 8/4/2 lane MIPI |
| 2.85V/lux.s@G通道 | 12bit/10bit/8bit数据格式 |
| SNR(max) | 39.1dB | 工作温度 | -30℃ ~ 85℃① |
| 暗电流 | PD: 14.4mV/s@60℃ | 供电 | Digital | 1.5V ± 0.1V |
| SN: 2.1mV/s@60℃ | IO | 1.7V ~ 3.3V |
| 寄生光感(PLS) | 6000 | Analog | 3.3 V ± 0.1V |
| 最高帧率 | 60fps@full frame 12bit | 控制接口 | IIC |
| 130fps@1080P 12bit | 封装形式 | CLGA |
| 光滤阵列 | Bayer RGB/BW | 封装尺寸 | 小于21mm x 18mm |
| CRA | 9°MAX | ESD等级 | HBM: 2000V |
| 曝光方式 | Global shutter |
| ①此处温度为结温范围，非环境温度 |

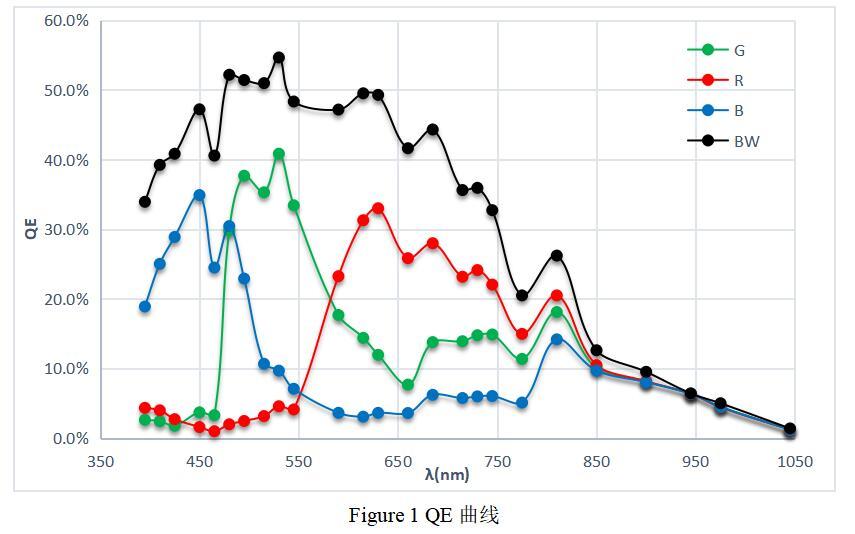

量子效率曲线
