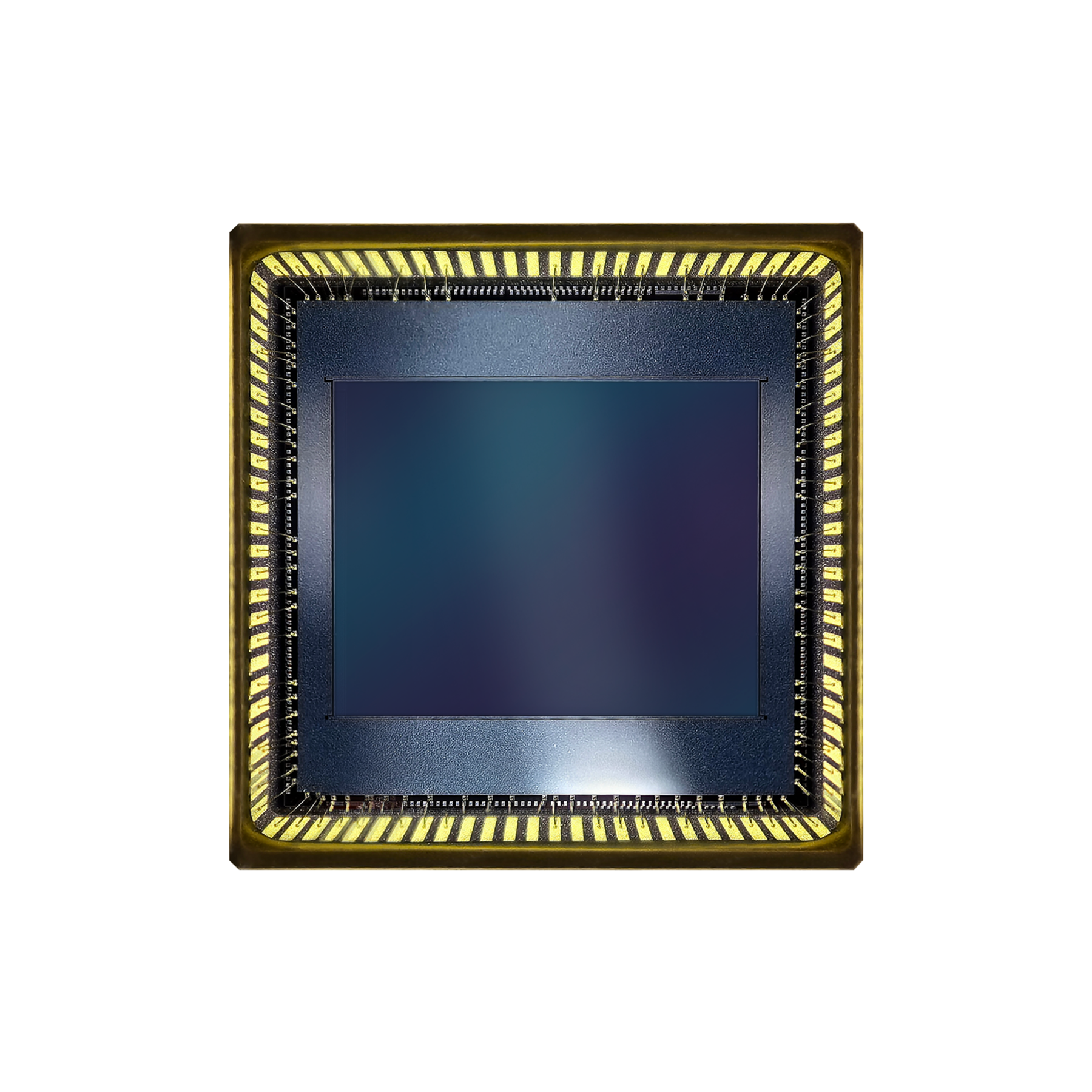

BRIGATES 锐芯微 BG5002 高灵敏度图像传感器
BG5002是1/1.8 inch 5M分辨率的CMOS图像传感器，最高帧率为120fps。有效像素为2560(H) x 2048(V)，采用BSI NIR增强高性能像素，满足多种应用场景需求。
特点：
低功耗设计
两级转换增益像素设计
NIR增强设计
最高支持120fps高速读出
量化精度可变8bit /10bit /12bit
HDR最大动态范围超过94 dB
支持Skip mode sub sampling
支持LFM（LED 闪烁抑制）
支持动态DPC
支持全局曝光逐行读出时序
应用：
高端安防监控、车机ADAS、机器视觉、工业视觉、科学研究、高端医疗、显微分析
产品参数
| 光学尺寸 | 1/1.8 inch | 暗电流 | 20mV/s@60⁰C |
| 有效像素阵列 | 2560(H) x 2048(V) | 信噪比 | 45dB |
| 像素大小 | 2.7um x 2.7um | 输出接口 | LVDS 4lane/6lane/8lane |
| 像素特点 | BSI+红外增强 | (根据帧率调整) | MIPI 1lane/2lane/4lane/8lane |
| 有效感光面积 | 6912.0um x 5529.6um | Cluster去除 | OTP+低功耗算法 |
| 最高帧率 | 120fps@full frame | 芯片尺寸限制 | 宽度<8.4mm |
| 光滤阵列 | RGB/BW | 功耗 | 180mW@1080p 25fps |
| CRA | 12° | 结温范围 | -40℃ ~ 80℃① |
| 曝光方式 | Electronic Rolling/Global shutter | 供电 | Digital | 1.2V |
| 动态范围 | 94dB | IO | 1.8V ~ 2.5V |
| 满阱电子数 | 32Ke- | Analog | 2.8V |
| 灵敏度 | 21.8V/lux.s@BW | 封装形式 | CBGA 96 |
| 11V/lux.s@G通道 |
| ①此温度为芯片温度,因此板机设计要注意散热设计 |

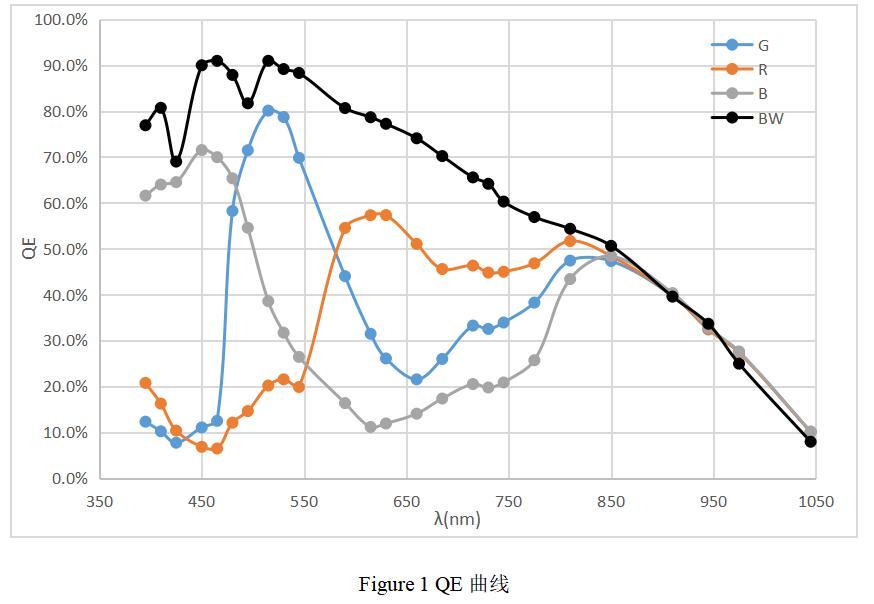

量子效率曲线
